ATEX IP66 केबल ग्लैंड धमाका प्रूफ एक्स प्रूफ केबल ग्लैंड IECEx

अभी खरीदें M20*1.5 धमाका प्रूफ केबल ग्लैंड्स एक्सप्रूफ खतरनाक क्षेत्रों के लिए निहत्था एक्स डी मेटल नॉन-बख़्तरबंद ज़ोन 1 2 21

• EX-QM01-A1

• विशेषताएँ

संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित

सिंगल सील, निहत्थे केबल के लिए उपयुक्त।

पूर्व ई, संरचना।

सुरक्षा की डिग्री: IP66 / IP68।

• आवेदन पत्र

• तकनीकी डेटा

ATEX को चिह्नित करना

Ⅱ2 जीडी पूर्व ईबी सी जीबी

पूर्व टीबी सी डीबी IP66/IP68

ATEX को चिह्नित करना

पूर्व ईबी सी जीबी

पूर्व टीबी सी डीबी IP66/IP68

मानकों

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

परिवेश का तापमान: -50 ℃ टैम्ब ≦ + 80 ℃

कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड

• केबल ग्रंथि की चयन तालिका

ग्रंथि का आकार	उपलब्ध प्रवेश धागा एजी (मिमी)		कुल मिलाकर केबल व्यास ΦB (मिमी)		न्यूनतम धागा लंबाई जीएल (मिमी)	नाममात्र फलाव लंबाई एल (मिमी)	फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार
	मीट्रिक	एनपीटी	मिनट	मैक्स
16	एम 16 * 1.5	एनपीटी3/8	9.5	12	16	30	27(29)
20	एम 20 * 1.5	एनपीटी 1/2	9.5	16.5	16	30	27(29)
25	एम 25 * 1.5	एनपीटी3/4	14	20	16	38	34(37)
32	एम 32 * 1.5	एनपीटी1	18	26	18	44	40(44)
40	एम 40 * 1.5	एनपीटी1 1/4	24	32.5	18	46	50(55)
50	एम 50 * 1.5	एनपीटी1 1/2	30	41	20	50	60(67)
63	एम 63 * 1.5	एनपीटी2	40	52	21	64	68(73)
75	एम 75 * 1.5	एनपीटी2 1/2	50	65	22	70	86(89)
90	एम 90 * 1.5	एनपीटी3	62	77	22	80	102(105)

• योजनाबद्ध आरेख

• ऑर्डरिंग गाइड

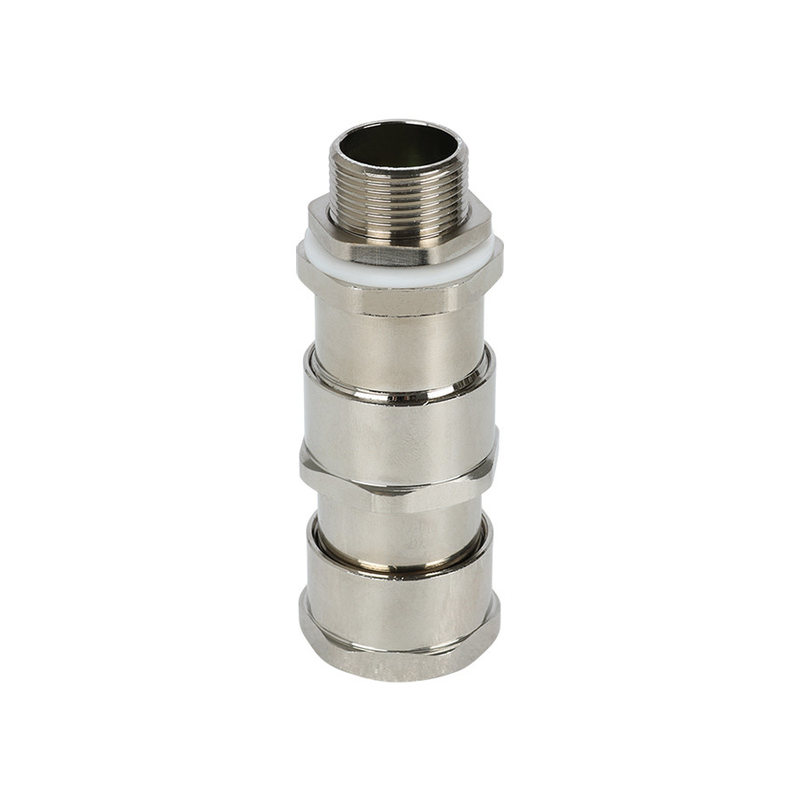

• पूर्व QM03-C1K

• विशेषताएँ

ATEX और IECEx संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए प्रमाणित हैं

बख़्तरबंद केबल के लिए उपयुक्त एकल सील।

-50°C से 80°C (-58 ºF से 176ºF) तक की संपूर्ण तापमान सीमा पर मान्य

सुरक्षा की डिग्री: IP66/IP68

• आवेदन पत्र

• तकनीकी डेटा

अंकन ATEX

Ⅱ2 जीडी पूर्व ईबी Ⅱसी जीबी

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

IECEx को चिह्नित करना

पूर्व ईबी Ⅱसी जीबी

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

मानकों

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

परिवेश तापमान:-50°C ≦ टैम्ब ≦ +80°C

कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड

• केबल ग्रंथि की चयन तालिका

ग्रंथि का आकार	उपलब्ध एंट्री थ्रेड एजी (मिमी)		कुल मिलाकर केबल व्यास			न्यूनतम थ्रेड लंबाई जीएल (मिमी)	नाममात्र फलाव लंबाई एल (मिमी)	अक्रॉस फ्लैट्स/कॉर्नर एस(ΦE) (मिमी)
			Φबी (मिमी)		ΦC (मिमी)
	मीट्रिक	एनपीटी	मिनट	मैक्स	मैक्स
16	एम 16 * 1.5	एनपीटी3/8	9.5	12	/	16	65	24(29)
20	एम 20 * 1.5	एनपीटी1/2	9.5	16.5	/	16	67	30(34)
25	एम25*1.5	एनपीटी3/4	14	20	/	16	71	36(40)
32	एम32*1.5	एनपीटी1	18	26	/	18	76	45(51)
40	एम40*1.5	एनपीटी1 1/4	24	32.5	/	18	76	55(61)
50	एम50 * 1.5	एनपीटी 1 1/2	30	41	/	20	91	68(74)
63	एम63*1.5	एनपीटी2	40	52	/	21	98	86(95)
75	एम 75 * 1.5	एनपीटी2 1/2	50	65	/	22	102	95(109)

• योजनाबद्ध आरेख

• ऑर्डरिंग गाइड

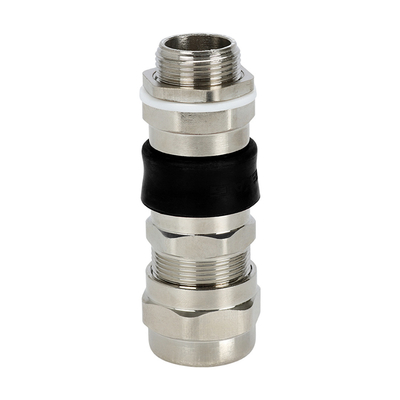

• EX-QM04-B1K

• विशेषताएँ

संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित

बख़्तरबंद केबल के लिए उपयुक्त दोहरी मुहर।

पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य

सुरक्षा की डिग्री: IP66 / IP68।

• आवेदन पत्र

• तकनीकी डेटा

ATEX को चिह्नित करना

Ⅱ2 जीडी पूर्व ईबी सी जीबी / पूर्व डीबी Ⅱसी जीबी

पूर्व टीबी सी डीबी IP66/IP68

IECEx को चिह्नित करना

पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी

पूर्व टीबी सी डीबी IP66/IP68

मानकों

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃

कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड

• केबल ग्रंथि की चयन तालिका

ग्रंथि का आकार	उपलब्ध प्रवेश धागा एजी (मिमी)		कुल मिलाकर केबल व्यास				न्यूनतम धागा लंबाई जीएल (मिमी)	नाममात्र फलाव लंबाई एल (मिमी)	फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार
			बी (मिमी)		सी (मिमी)
	मीट्रिक	एनपीटी	मिनट	मैक्स	मिनट	मैक्स
16	एम 16 * 1.5	एनपीटी3/8	9.5	12	6.5	10.5	16	65	24(29)
20	एम 20 * 1.5	एनपीटी 1/2	9.5	16.5	10	14.5	16	67	30(34)
25	एम 25 * 1.5	एनपीटी3/4	14	20	12.5	19.5	16	71	36(40)
32	एम 32 * 1.5	एनपीटी1	18	26	19	25.5	18	76	45(51)
40	एम 40 * 1.5	एनपीटी1 1/4	24	32.5	25	31	18	76	55(61)
50	एम 50 * 1.5	एनपीटी1 1/2	30	41	31.5	43	20	91	68(74)
63	एम63*1.5	एनपीटी2	40	52	42.5	50	21	98	86(95)
75	एम75 * 1.5	एनपीटी 2 1/2	50	65	54.5	65	22	102	95(109)

• योजनाबद्ध आरेख

• ऑर्डरिंग गाइड

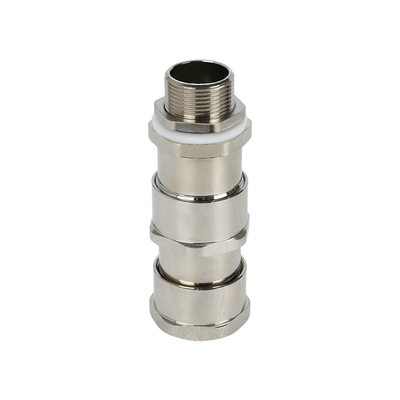

• पूर्व QM05-C1K



• विशेषताएँ

ATEX और IECEx संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए प्रमाणित हैं

बख़्तरबंद केबल के लिए उपयुक्त एकल सील।

-50°C से 80°C (-58 ºF से 176ºF) तक की संपूर्ण तापमान सीमा पर मान्य

सुरक्षा की डिग्री: IP66/IP68।

• आवेदन पत्र

अंकन ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

IECEx को चिह्नित करना

पूर्व ईबी Ⅱसी जीबी/पूर्व डीबी Ⅱसी जीबी

Ex tb ⅢC Db IP66/IP68

मानकों

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

परिवेश तापमान:-50°C ≦ टैम्ब ≦ +80°C

कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड

• केबल ग्रंथि की चयन तालिका

ग्रंथि का आकार	उपलब्ध एंट्री थ्रेड एजी (मिमी)		कुल मिलाकर केबल व्यास			न्यूनतम थ्रेड लंबाई एल 1 (मिमी)	कुल लंबाई एल (मिमी)	अक्रॉस फ्लैट्स/कॉर्नर एस(ΦE) (मिमी)
			Φबी (मिमी)		ΦC (मिमी)
	मीट्रिक	एनपीटी	मिनट	मैक्स	मैक्स
16	एम 16 * 1.5	एनपीटी3/8	7	16	8	15	85	24(27)
20	एम 20 * 1.5	एनपीटी1/2	7	16	10.5	15	87	24(27)
25	एम25*1.5	एनपीटी3/4	14	20	15	15	88	30(33)
32	एम32*1.5	एनपीटी1	18	25	20	17	96	36(39)
40	एम40*1.5	एनपीटी1 1/4	24	33	27	19	105	45(50)
50	एम 50 * 1.5	एनपीटी1 1/2	31	40	31	19	108	55(60)
63	एम 63 * 1.5	एनपीटी2	41	50	41	20	118	68(73)
75	एम 75 * 1.5	एनपीटी2 1/2	52	63	55	21	124	86(89)
90	एम 90 * 1.5	एनपीटी3	65	76	65	24	128	96(99)

• योजनाबद्ध आरेख

• ऑर्डरिंग गाइड

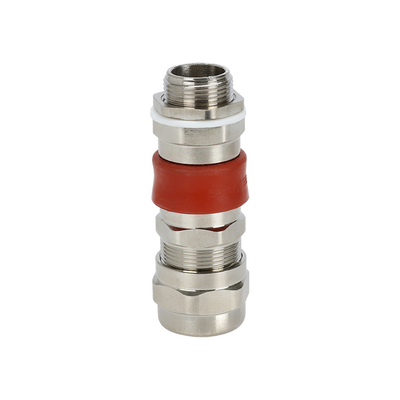

• EX-QM06-B1K

• विशेषताएँ

संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित

बख़्तरबंद केबल के लिए उपयुक्त दोहरी मुहर।

पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य

सुरक्षा की डिग्री: IP66 / IP68।

• आवेदन पत्र

• तकनीकी डेटा

ATEX को चिह्नित करना

Ⅱ2 जीडी पूर्व ईबी Ⅱसी जीबी / पूर्व डीबी Ⅱसी जीबी

पूर्व टीबी सी डीबी IP66/IP68

एटीईएक्स को चिह्नित करना

पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी

पूर्व टीबी सी डीबी IP66/IP68

मानकों

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃

कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड

• केबल ग्रंथि की चयन तालिका

ग्रंथि का आकार	उपलब्ध प्रवेश धागा (मिमी)		कुल मिलाकर केबल व्यास				न्यूनतम धागा लंबाई एल 1 (मिमी)	कुल लंबाई एल (मिमी)	फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार
			बी (मिमी)		सी (मिमी)
	मीट्रिक	एनपीटी	मिनट	मैक्स	मिनट	मैक्स
16	एम 16 * 1.5	एनपीटी3/8	7	16	5	8	15	85	24(27)
20	एम 20 * 1.5	एनपीटी 1/2	7	16	5	10.5	15	87	24(27)
25	एम 25 * 1.5	एनपीटी3/4	14	20	8	15	15	88	30(33)
32	एम 32 * 1.5	एनपीटी1	18	25	1 1	20	17	96	36(39)
40	एम 40 * 1.5	एनपीटी1 1/4	24	33	14	27	19	105	45(50)
50	एम 50 * 1.5	एनपीटी1 1/2	31	40	20	31	19	108	55(60)
63	एम 63 * 1.5	एनपीटी2	41	50	30	41	20	118	68(73)
75	एम 75 * 1.5	एनपीटी2 1/2	52	63	42	55	21	124	86(89)
90	एम 90 * 1.5	एनपीटी3	65	76	52	65	24	128	96(99)

• योजनाबद्ध आरेख

• ऑर्डरिंग गाइड

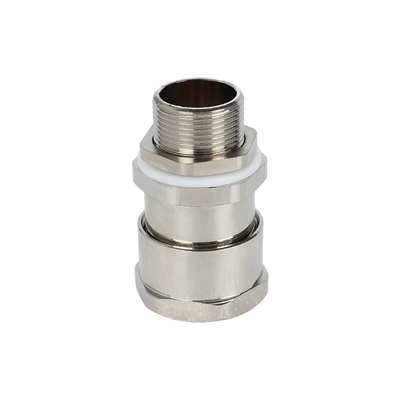

• EX-QM10-B1

• विशेषताएँ

संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित

एकल सील, निहत्थे केबल के लिए उपयुक्त

पूर्व डी संरचना।

सुरक्षा की डिग्री: IP66 / IP68।

• आवेदन पत्र

• तकनीकी डेटा

ATEX को चिह्नित करना

Ⅱ2 जीडी पूर्व ईबी सी जीबी / पूर्व डीबी आईआईसी जीबी

पूर्व टीबी सी डीबी IP66/IP68

एटीईएक्स को चिह्नित करना

पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी

पूर्व टीबी सी डीबी IP66/IP68

मानकों

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃

कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड

• केबल ग्रंथि की चयन तालिका

ग्रंथि का आकार	उपलब्ध प्रवेश धागा (मिमी)		कुल मिलाकर केबल व्यास ΦB (मिमी)		न्यूनतम धागा लंबाई एल 1 (मिमी)	कुल लंबाई एल (मिमी)	फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार
	मीट्रिक	एनपीटी	मिनट	मैक्स
16	एम 16 * 1.5	एनपीटी3/8	4	7	16	62	27(29)
20	एम 20 * 1.5	एनपीटी1/2	5	8	16	62	27(29)
25	एम25*1.5	एनपीटी3/4	8	12	16	62	30(33)
32	एम32*1.5	एनपीटी1	12	16	18	67	38(42)
40	एम40*1.5	एनपीटी1 1/4	16	24	20	77	45(50)
50	एम50 * 1.5	एनपीटी 1 1/2	18	28	20	79	55(60)
63	एम63*1.5	एनपीटी2	25.5	38	20	81	68(73)
75	एम75 * 1.5	एनपीटी 2 1/2	29	46	20	100	85(89)
90	एम90*1.5	एनपीटी3	41	60	21	100	98(102)

• योजनाबद्ध आरेख

• ऑर्डरिंग गाइड

• पूर्व QM10-B1

• विशेषताएँ

ATEX और IECEx संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए प्रमाणित हैं

एकल सील, निहत्थे केबल के लिए उपयुक्त

पूर्व डी संरचना।

सुरक्षा की डिग्री: IP66/IP68।

• आवेदन पत्र

• तकनीकी डेटा

अंकन ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

अंकन एटीईएक्स

पूर्व ईबी Ⅱसी जीबी/पूर्व डीबी Ⅱसी जीबी

Ex tb ⅢC Db IP66/IP68

मानकों

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

परिवेश तापमान:-50°C ≦ टैम्ब ≦ +80°C

कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड

• केबल ग्रंथि की चयन तालिका

ग्रंथि का आकार	उपलब्ध प्रवेश धागा (मिमी)		कुल मिलाकर केबल व्यास ΦB (मिमी)		न्यूनतम थ्रेड लंबाई एल 1 (मिमी)	नाममात्र फलाव लंबाई (मिमी)	अक्रॉस फ्लैट्स/कॉर्नर एस(ΦE) (मिमी)
	मीट्रिक	एनपीटी	मिनट	मैक्स
16	एम 16 * 1.5	/	5	8	15	30	24(27)
20	एम 20 * 1.5	एनपीटी1/2	7.5	11.5	15	30	24(27)
25	एम25*1.5	एनपीटी3/4	1 1	14.5	15	30	30(33)
32	एम32*1.5	एनपीटी1	14	20	20	32	36(39)
40	एम40*1.5	एनपीटी1 1/4	19	20	20	32	45(50)
50	एम50 * 1.5	एनपीटी 1 1/2	25	32	20	36	55(60)
63	एम63*1.5	एनपीटी2	31.5	42.5	20	37	68(73)

• योजनाबद्ध आरेख

• ऑर्डरिंग गाइड

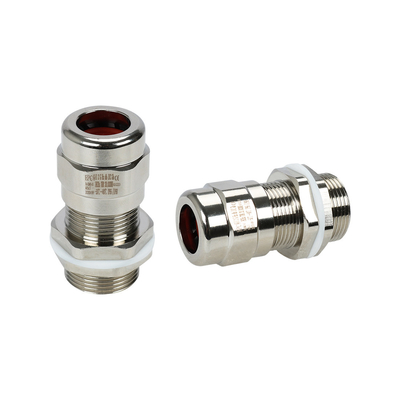

• पूर्व QM13-B1T

• विशेषताएँ

ATEX और IECEx संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए प्रमाणित हैं

एकल सील, निहत्थे केबल के लिए उपयुक्त

पूर्व डी संरचना।

सुरक्षा की डिग्री: IP66/IP68।

• आवेदन पत्र

• तकनीकी डेटा

अंकन ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

अंकन एटीईएक्स

पूर्व ईबी Ⅱसी जीबी/पूर्व डीबी Ⅱसी जीबी

Ex tb ⅢC Db IP66/IP68

मानकों

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

परिवेश तापमान:-50°C ≦ टैम्ब ≦ +80°C

कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड

• केबल ग्रंथि की चयन तालिका

ग्रंथि का आकार	उपलब्ध प्रवेश धागा (मिमी)		कुल मिलाकर केबल व्यास ΦB (मिमी)		न्यूनतम थ्रेड लंबाई एल 1 (मिमी)	नाममात्र फलाव लंबाई (मिमी)	अक्रॉस फ्लैट्स/कॉर्नर एस(ΦE) (मिमी)
	मीट्रिक	एनपीटी	मिनट	मैक्स
16	एम 16 * 1.5	/	5	8	15	40	24(27)
20	एम 20 * 1.5	एनपीटी1/2	7.5	11.5	15	40	24(27)
25	एम 25 * 1.5	एनपीटी3/4	1 1	14.5	15	40	30(33)
32	एम 32 * 1.5	एनपीटी1	14	20	20	44	36(39)
40	एम 40 * 1.5	एनपीटी1 1/4	19	20	20	48	45(50)
50	एम 50 * 1.5	एनपीटी1 1/2	25	32	20	49	55(60)
63	एम 63 * 1.5	एनपीटी2	31.5	43.5	20	63	68(73)

• योजनाबद्ध आरेख

• ऑर्डरिंग गाइड

• EX-QM18-C1

• विशेषताएँ

संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित

एकल सील, निहत्थे केबल के लिए उपयुक्त

पूर्व डी संरचना।

सुरक्षा की डिग्री: IP66 / IP68।

• आवेदन पत्र

• तकनीकी डेटा

ATEX को चिह्नित करना

Ⅱ2 जीडी पूर्व ईबी सी जीबी / पूर्व डीबी आईआईसी जीबी

पूर्व टीबी सी डीबी IP66/IP68

एटीईएक्स को चिह्नित करना

पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी

पूर्व टीबी सी डीबी IP66/IP68

मानकों

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃

कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड

• केबल ग्रंथि की चयन तालिका

ग्रंथि का आकार	उपलब्ध प्रवेश धागा (मिमी)		कुल मिलाकर केबल व्यास ΦB (मिमी)		न्यूनतम धागा लंबाई एल 1 (मिमी)	नाममात्र फलाव लंबाई (मिमी)	फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार
	मीट्रिक	एनपीटी	मिनट	मैक्स
16	एम 16 * 1.5	/	5	8	15	57	24(27)
20	एम 20 * 1.5	एनपीटी 1/2	5	8	15	57	24(27)
20	एम 20 * 1.5	एनपीटी 1/2	7.5	11.5	15	57	24(27)
25	एम 25 * 1.5	एनपीटी3/4	1 1	14.5	15	57	30(33)
32	एम 32 * 1.5	एनपीटी1	14	20	20	59	36(39)
40	एम 40 * 1.5	एनपीटी1 1/4	19	26	20	60	45(50)
50	एम 50 * 1.5	एनपीटी1 1/2	25	32	20	62	55(60)
63	एम 63 * 1.5	एनपीटी2	31.5	43.5	20	73	68(73)

• योजनाबद्ध आरेख

• ऑर्डरिंग गाइड

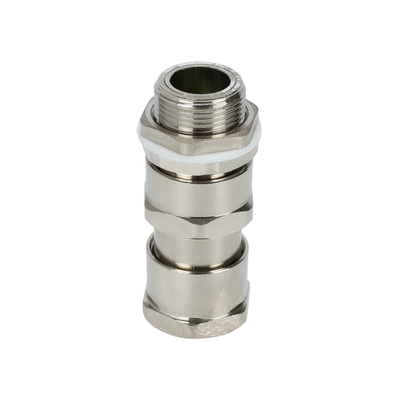

• EX-QM21-C1K

• विशेषताएँ

संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित

सिंगल सील, निहत्थे केबल के लिए उपयुक्त।

पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य

सुरक्षा की डिग्री: IP66 / IP68।

• आवेदन पत्र

• तकनीकी डेटा

ATEX को चिह्नित करना

Ⅱ2 जीडी पूर्व ईबी Ⅱसी जीबी / पूर्व डीबी Ⅱसी जीबी

पूर्व टीबी सी डीबी IP66/IP68

एटीईएक्स को चिह्नित करना

पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी

पूर्व टीबी सी डीबी IP66/IP68

मानकों

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃

कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड

• केबल ग्रंथि की चयन तालिका

ग्रंथि का आकार	उपलब्ध प्रवेश धागा (मिमी)		कुल मिलाकर केबल व्यास			न्यूनतम धागा लंबाई एल 1 (मिमी)	कुल लंबाई एल (मिमी)	फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार
			बी (मिमी)		सी (मिमी)
	मीट्रिक	एनपीटी	मिनट	मैक्स	मैक्स
16	एम 16 * 1.5	एनपीटी3/8	9.5	12	7	16	66	27(29)
20	एम 20 * 1.5	एनपीटी 1/2	9.5	16.5	12	16	66	27(29)
25	एम 25 * 1.5	एनपीटी3/4	14	20	17	16	68	34(37)
32	एम 32 * 1.5	एनपीटी1	18	26	23	18	77	40(44)
40	एम40*1.5	एनपीटी1 1/4	24	32.5	30	18	81	50(55)
50	एम50 * 1.5	एनपीटी 1 1/2	30	41	37	20	88	60(67)
63	एम63*1.5	एनपीटी2	40	52	52	21	96	68(73)
75	एम75 * 1.5	एनपीटी 2 1/2	50	65	62	22	114	86(89)
90	एम90*1.5	एनपीटी3	62	77	66	22	119	102(105)

• योजनाबद्ध आरेख

• ऑर्डरिंग गाइड

• पूर्व QM22-B1K

• विशेषताएँ

ATEX और IECEx संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए प्रमाणित हैं

बख़्तरबंद केबल के लिए उपयुक्त दोहरी सील।

-50°C से 80°C (-58 ºF से 176ºF) तक की संपूर्ण तापमान सीमा पर मान्य

सुरक्षा की डिग्री: IP66/IP68।

• आवेदन पत्र

• तकनीकी डेटा

अंकन ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

अंकन एटीईएक्स

पूर्व ईबी Ⅱसी जीबी/पूर्व डीबी Ⅱसी जीबी

Ex tb ⅢC Db IP66/IP68

मानकों

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

परिवेश तापमान:-50°C ≦ टैम्ब ≦ +80°C

कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड

• केबल ग्रंथि की चयन तालिका

ग्रंथि का आकार	उपलब्ध प्रवेश धागा (मिमी)		कुल मिलाकर केबल व्यास				न्यूनतम धागा लंबाई L1 (मिमी)	कुल लंबाई एल (मिमी)	अक्रॉस फ्लैट्स/कॉर्नर एस(ΦE) (मिमी)
			Φबी (मिमी)		ΦC (मिमी)
	मीट्रिक	एनपीटी	मिनट	मैक्स	मिनट	मैक्स
16	एम 16 * 1.5	एनपीटी3/8	9.5	12	5	8	15	66	27(29)
20	एम 20 * 1.5	एनपीटी1/2	9.5	16.5	8	10.5	15	66	27(29)
25	एम 25 * 1.5	एनपीटी3/4	14	20	10	15	15	68	34(37)
32	एम 32 * 1.5	एनपीटी1	18	26	15	19.5	19	77	40(44)
40	एम 40 * 1.5	एनपीटी1 1/4	24	32.5	19	26	19	81	50(55)
50	एम 50 * 1.5	एनपीटी1 1/2	30	41	26	32	19	88	60(67)
63	एम 63 * 1.5	एनपीटी2	40	52	31.5	40	19	96	68(73)
75	एम 75 * 1.5	एनपीटी2 1/2	50	65	38	50	19	114	86(89)
90	एम 90 * 1.5	एनपीटी3	62	77	54.5	62	19	119	102(105)

• योजनाबद्ध आरेख



• ऑर्डरिंग गाइड

• सामान्य प्रश्न

  Q1.क्या मेरे पास नमूना आदेश हो सकता है?

  हां, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।मिश्रित नमूने स्वीकार्य हैं।
  Q2: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
  हाँ, हम अपने उत्पादों के लिए 2-5 साल की वारंटी प्रदान करते हैं।
