उत्पाद विवरण:
|
| वस्तु परक: | ग्रंथि | IP रेटिंग: | IP66 |
|---|---|---|---|
| गारंटी: | ५ साल | ||
| प्रमुखता देना: | IECEx केबल ग्लैंड धमाका प्रूफ,ATEX केबल ग्लैंड धमाका प्रूफ,IP66 एक्स प्रूफ केबल ग्लैंड |
||

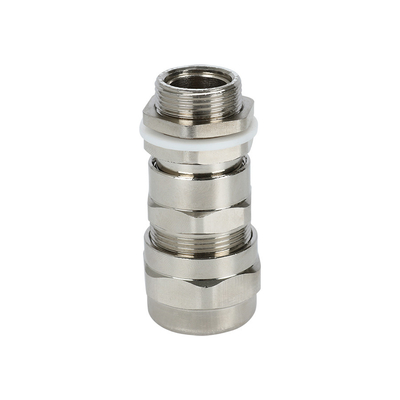

ATEX और IECEx के साथ गर्म बिक्री केबल ग्रंथि निर्माता केबल ग्रंथियां स्टेनलेस स्टील केबल ग्रंथि
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
सिंगल सील, निहत्थे केबल के लिए उपयुक्त।
पूर्व ई, संरचना।
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी
पूर्व टीबी सी डीबी IP66/IP68
ATEX को चिह्नित करना
पूर्व ईबी सी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश का तापमान: -50 ℃ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा एजी (मिमी) | कुल मिलाकर केबल व्यास ΦB (मिमी) | न्यूनतम धागा लंबाई जीएल (मिमी) | नाममात्र फलाव लंबाई एल (मिमी) |
फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||
| मीट्रिक | एनपीटी | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 9.5 | 12 | 16 | 30 | 27(29) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 9.5 | 16.5 | 16 | 30 | 27(29) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | 16 | 38 | 34(37) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 26 | 18 | 44 | 40(44) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 24 | 32.5 | 18 | 46 | 50(55) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 30 | 41 | 20 | 50 | 60(67) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 40 | 52 | 21 | 64 | 68(73) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 50 | 65 | 22 | 70 | 86(89) |
| 90 | एम 90 * 1.5 | एनपीटी3 | 62 | 77 | 22 | 80 | 102(105) |
ATEX और IECEx संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए प्रमाणित हैं
बख़्तरबंद केबल के लिए उपयुक्त एकल सील।
-50°C से 80°C (-58 ºF से 176ºF) तक की संपूर्ण तापमान सीमा पर मान्य
सुरक्षा की डिग्री: IP66/IP68
अंकन ATEX
Ⅱ2 जीडी पूर्व ईबी Ⅱसी जीबी
Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68
IECEx को चिह्नित करना
पूर्व ईबी Ⅱसी जीबी
Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान:-50°C ≦ टैम्ब ≦ +80°C
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध एंट्री थ्रेड एजी (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम थ्रेड लंबाई जीएल (मिमी) | नाममात्र फलाव लंबाई एल (मिमी) |
अक्रॉस फ्लैट्स/कॉर्नर एस(ΦE) (मिमी) | |||
| Φबी (मिमी) | ΦC (मिमी) | |||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 9.5 | 12 | / | 16 | 65 | 24(29) |
| 20 | एम 20 * 1.5 | एनपीटी1/2 | 9.5 | 16.5 | / | 16 | 67 | 30(34) |
| 25 | एम25*1.5 | एनपीटी3/4 | 14 | 20 | / | 16 | 71 | 36(40) |
| 32 | एम32*1.5 | एनपीटी1 | 18 | 26 | / | 18 | 76 | 45(51) |
| 40 | एम40*1.5 | एनपीटी1 1/4 | 24 | 32.5 | / | 18 | 76 | 55(61) |
| 50 | एम50 * 1.5 | एनपीटी 1 1/2 | 30 | 41 | / | 20 | 91 | 68(74) |
| 63 | एम63*1.5 | एनपीटी2 | 40 | 52 | / | 21 | 98 | 86(95) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 50 | 65 | / | 22 | 102 | 95(109) |

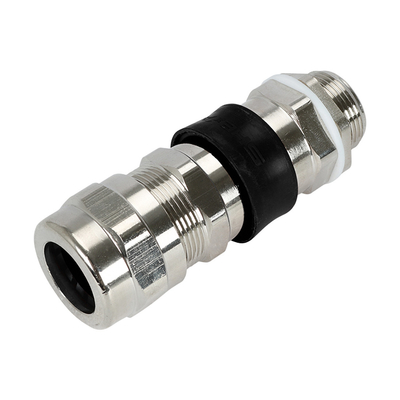

संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
बख़्तरबंद केबल के लिए उपयुक्त दोहरी मुहर।
पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी / पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
IECEx को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा एजी (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम धागा लंबाई जीएल (मिमी) | नाममात्र फलाव लंबाई एल (मिमी) |
फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||||
| बी (मिमी) | सी (मिमी) | ||||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 9.5 | 12 | 6.5 | 10.5 | 16 | 65 | 24(29) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 9.5 | 16.5 | 10 | 14.5 | 16 | 67 | 30(34) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | 12.5 | 19.5 | 16 | 71 | 36(40) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 26 | 19 | 25.5 | 18 | 76 | 45(51) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 24 | 32.5 | 25 | 31 | 18 | 76 | 55(61) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 30 | 41 | 31.5 | 43 | 20 | 91 | 68(74) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 40 | 52 | 42.5 | 50 | 21 | 98 | 86(95) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 50 | 65 | 54.5 | 65 | 22 | 102 | 95(109) |

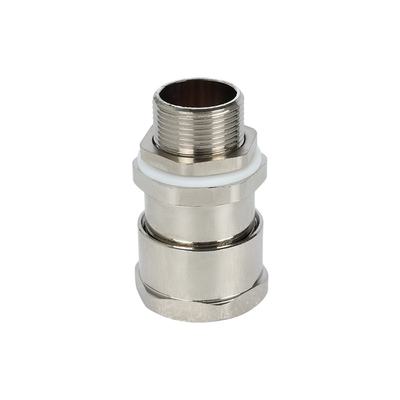

संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
सिंगल सील, बख्तरबंद केबल के लिए उपयुक्त।
पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी / पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
IECEx को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा एजी (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम धागा लंबाई एल 1 (मिमी) | कुल लंबाई एल (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | |||
| बी (मिमी) | सी (मिमी) | |||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 7 | 16 | 8 | 15 | 85 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 7 | 16 | 10.5 | 15 | 87 | 24(27) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | 15 | 15 | 88 | 30(33) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 25 | 20 | 17 | 96 | 36(39) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 24 | 33 | 27 | 19 | 105 | 45(50) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 31 | 40 | 31 | 19 | 108 | 55(60) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 41 | 50 | 41 | 20 | 118 | 68(73) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 52 | 63 | 55 | 21 | 124 | 86(89) |
| 90 | एम 90 * 1.5 | एनपीटी3 | 65 | 76 | 65 | 24 | 128 | 96(99) |

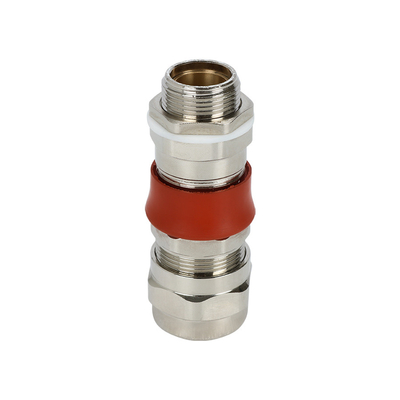

संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
बख़्तरबंद केबल के लिए उपयुक्त दोहरी मुहर।
पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी Ⅱसी जीबी / पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
एटीईएक्स को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम धागा लंबाई एल 1 (मिमी) | कुल लंबाई एल (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||||
| बी (मिमी) | सी (मिमी) | ||||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 7 | 16 | 5 | 8 | 15 | 85 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 7 | 16 | 5 | 10.5 | 15 | 87 | 24(27) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | 8 | 15 | 15 | 88 | 30(33) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 25 | 1 1 | 20 | 17 | 96 | 36(39) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 24 | 33 | 14 | 27 | 19 | 105 | 45(50) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 31 | 40 | 20 | 31 | 19 | 108 | 55(60) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 41 | 50 | 30 | 41 | 20 | 118 | 68(73) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 52 | 63 | 42 | 55 | 21 | 124 | 86(89) |
| 90 | एम 90 * 1.5 | एनपीटी3 | 65 | 76 | 52 | 65 | 24 | 128 | 96(99) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित

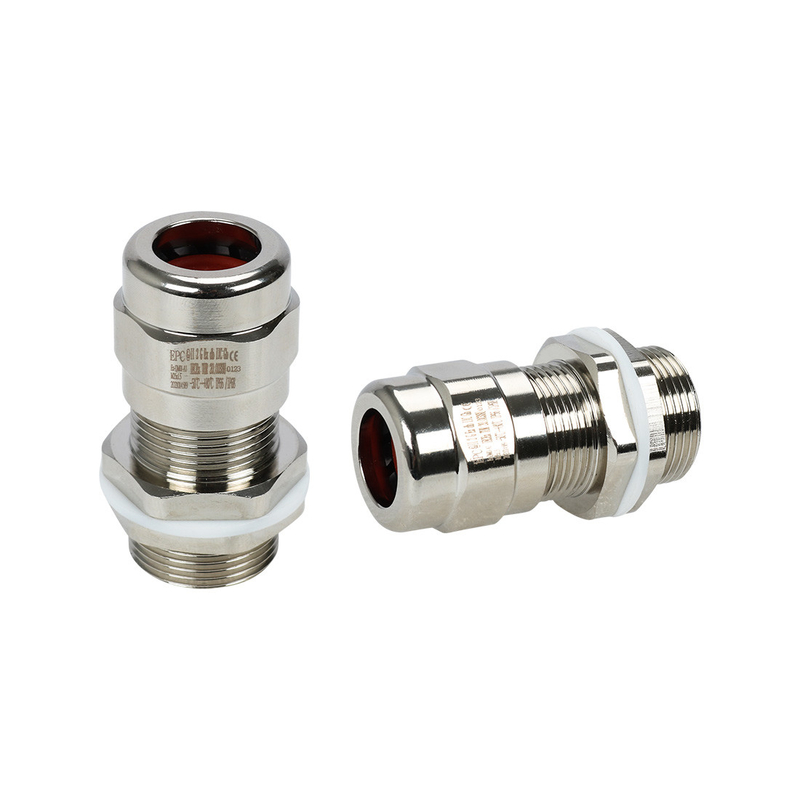

एकल सील, निहत्थे केबल के लिए उपयुक्त
पूर्व डी संरचना।
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी / पूर्व डीबी आईआईसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
एटीईएक्स को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास ΦB (मिमी) | न्यूनतम धागा लंबाई एल 1 (मिमी) | कुल लंबाई एल (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||
| मीट्रिक | एनपीटी | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 4 | 7 | 16 | 62 | 27(29) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 5 | 8 | 16 | 62 | 27(29) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 8 | 12 | 16 | 62 | 30(33) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 12 | 16 | 18 | 67 | 38(42) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 16 | 24 | 20 | 77 | 45(50) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 18 | 28 | 20 | 79 | 55(60) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 25.5 | 38 | 20 | 81 | 68(73) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 29 | 46 | 20 | 100 | 85(89) |
| 90 | एम 90 * 1.5 | एनपीटी3 | 41 | 60 | 21 | 100 | 98(102) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
एकल सील, निहत्थे केबल के लिए उपयुक्त
पूर्व डी संरचना।
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी / पूर्व डीबी आईआईसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
एटीईएक्स को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास ΦB (मिमी) | न्यूनतम धागा लंबाई एल 1 (मिमी) | नाममात्र फलाव लंबाई (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||
| मीट्रिक | एनपीटी | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | / | 5 | 8 | 15 | 30 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी1/2 | 7.5 | 11.5 | 15 | 30 | 24(27) |
| 25 | एम25*1.5 | एनपीटी3/4 | 1 1 | 14.5 | 15 | 30 | 30(33) |
| 32 | एम32*1.5 | एनपीटी1 | 14 | 20 | 20 | 32 | 36(39) |
| 40 | एम40*1.5 | एनपीटी1 1/4 | 19 | 20 | 20 | 32 | 45(50) |
| 50 | एम50 * 1.5 | एनपीटी 1 1/2 | 25 | 32 | 20 | 36 | 55(60) |
| 63 | एम63*1.5 | एनपीटी2 | 31.5 | 42.5 | 20 | 37 | 68(73) |
ATEX और IECEx संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए प्रमाणित हैं
एकल सील, निहत्थे केबल के लिए उपयुक्त
पूर्व डी संरचना।
सुरक्षा की डिग्री: IP66/IP68।
अंकन ATEX
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb
Ex tb ⅢC Db IP66/IP68
अंकन एटीईएक्स
पूर्व ईबी Ⅱसी जीबी/पूर्व डीबी Ⅱसी जीबी
Ex tb ⅢC Db IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान:-50°C ≦ टैम्ब ≦ +80°C
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास ΦB (मिमी) | न्यूनतम थ्रेड लंबाई एल 1 (मिमी) | नाममात्र फलाव लंबाई (मिमी) | अक्रॉस फ्लैट्स/कॉर्नर एस(ΦE) (मिमी) | ||
| मीट्रिक | एनपीटी | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | / | 5 | 8 | 15 | 40 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी1/2 | 7.5 | 11.5 | 15 | 40 | 24(27) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 1 1 | 14.5 | 15 | 40 | 30(33) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 14 | 20 | 20 | 44 | 36(39) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 19 | 20 | 20 | 48 | 45(50) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 25 | 32 | 20 | 49 | 55(60) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 31.5 | 43.5 | 20 | 63 | 68(73) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
एकल सील, निहत्थे केबल के लिए उपयुक्त
पूर्व डी संरचना।
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी / पूर्व डीबी आईआईसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
एटीईएक्स को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास ΦB (मिमी) | न्यूनतम धागा लंबाई एल 1 (मिमी) | नाममात्र फलाव लंबाई (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||
| मीट्रिक | एनपीटी | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | / | 5 | 8 | 15 | 57 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 5 | 8 | 15 | 57 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 7.5 | 11.5 | 15 | 57 | 24(27) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 1 1 | 14.5 | 15 | 57 | 30(33) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 14 | 20 | 20 | 59 | 36(39) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 19 | 26 | 20 | 60 | 45(50) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 25 | 32 | 20 | 62 | 55(60) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 31.5 | 43.5 | 20 | 73 | 68(73) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
सिंगल सील, निहत्थे केबल के लिए उपयुक्त।
पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी Ⅱसी जीबी / पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
एटीईएक्स को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम धागा लंबाई एल 1 (मिमी) | कुल लंबाई एल (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | |||
| बी (मिमी) | सी (मिमी) | |||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 9.5 | 12 | 7 | 16 | 66 | 27(29) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 9.5 | 16.5 | 12 | 16 | 66 | 27(29) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | 17 | 16 | 68 | 34(37) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 26 | 23 | 18 | 77 | 40(44) |
| 40 | एम40*1.5 | एनपीटी1 1/4 | 24 | 32.5 | 30 | 18 | 81 | 50(55) |
| 50 | एम50 * 1.5 | एनपीटी 1 1/2 | 30 | 41 | 37 | 20 | 88 | 60(67) |
| 63 | एम63*1.5 | एनपीटी2 | 40 | 52 | 52 | 21 | 96 | 68(73) |
| 75 | एम75 * 1.5 | एनपीटी 2 1/2 | 50 | 65 | 62 | 22 | 114 | 86(89) |
| 90 | एम90*1.5 | एनपीटी3 | 62 | 77 | 66 | 22 | 119 | 102(105) |
ATEX और IECEx संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए प्रमाणित हैं
बख़्तरबंद केबल के लिए उपयुक्त दोहरी सील।
-50°C से 80°C (-58 ºF से 176ºF) तक की संपूर्ण तापमान सीमा पर मान्य
सुरक्षा की डिग्री: IP66/IP68।
अंकन ATEX
Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb
Ex tb ⅢC Db IP66/IP68
अंकन एटीईएक्स
पूर्व ईबी Ⅱसी जीबी/पूर्व डीबी Ⅱसी जीबी
Ex tb ⅢC Db IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान:-50°C ≦ टैम्ब ≦ +80°C
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम धागा लंबाई L1 (मिमी) | कुल लंबाई एल (मिमी) | अक्रॉस फ्लैट्स/कॉर्नर एस(ΦE) (मिमी) | ||||
| Φबी (मिमी) | ΦC (मिमी) | ||||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 9.5 | 12 | 5 | 8 | 15 | 66 | 27(29) |
| 20 | एम 20 * 1.5 | एनपीटी1/2 | 9.5 | 16.5 | 8 | 10.5 | 15 | 66 | 27(29) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | 10 | 15 | 15 | 68 | 34(37) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 26 | 15 | 19.5 | 19 | 77 | 40(44) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 24 | 32.5 | 19 | 26 | 19 | 81 | 50(55) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 30 | 41 | 26 | 32 | 19 | 88 | 60(67) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 40 | 52 | 31.5 | 40 | 19 | 96 | 68(73) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 50 | 65 | 38 | 50 | 19 | 114 | 86(89) |
| 90 | एम 90 * 1.5 | एनपीटी3 | 62 | 77 | 54.5 | 62 | 19 | 119 | 102(105) |
सामान्य प्रश्न
Q1.क्या मेरे पास नमूना आदेश हो सकता है?
हां, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।मिश्रित नमूने स्वीकार्य हैं।
Q2।आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
हम आम तौर पर डीएचएल, यूपीएस, फेडेक्स या टीएनटी द्वारा जहाज करते हैं।आमतौर पर आने में 3-5 दिन लगते हैं।एयरलाइन और समुद्री शिपिंग भी वैकल्पिक।
व्यक्ति से संपर्क करें: Anne
दूरभाष: 15986671240
