उत्पाद विवरण:
|
| सामग्री: | कॉपर मुक्त एल्यूमीनियम | गारंटी: | ५ साल |
|---|---|---|---|
| वस्तु परक: | ग्रंथि | ||
| प्रमुखता देना: | पनरोक विस्फोट प्रूफ केबल,धमाका प्रूफ केबल पीतल,IP66 m20 विस्फोट प्रूफ केबल ग्रंथि |
||

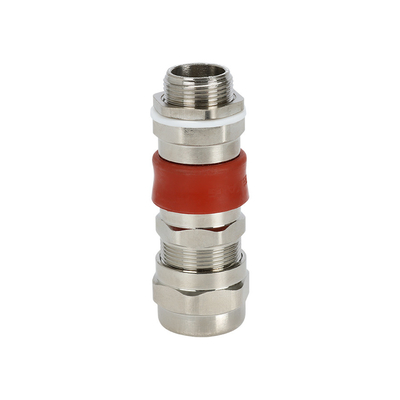

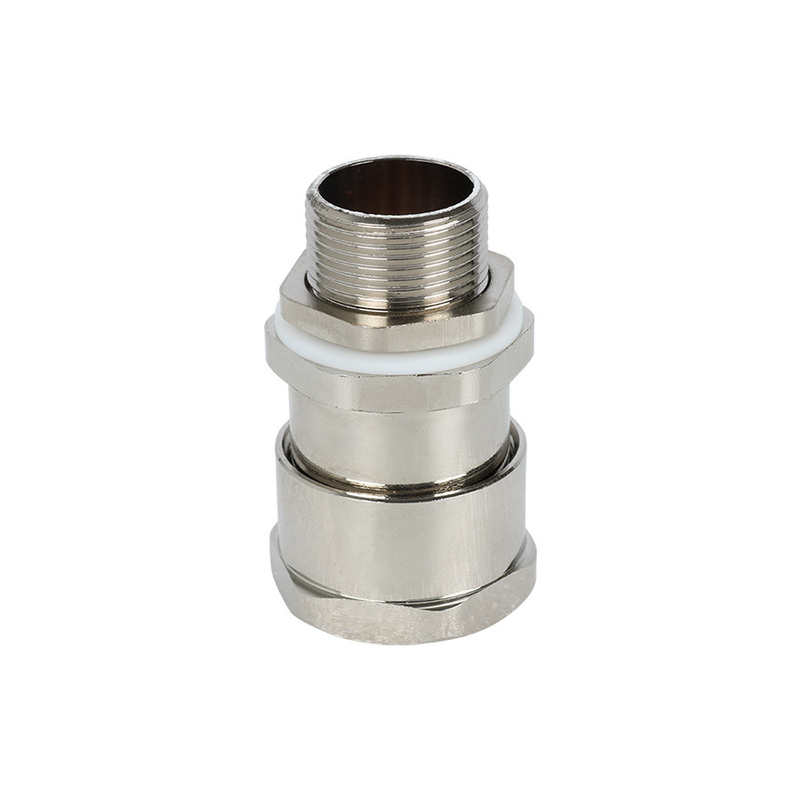

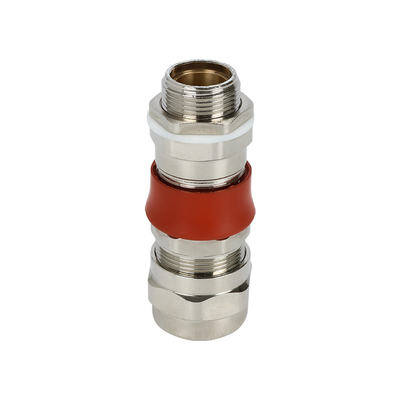

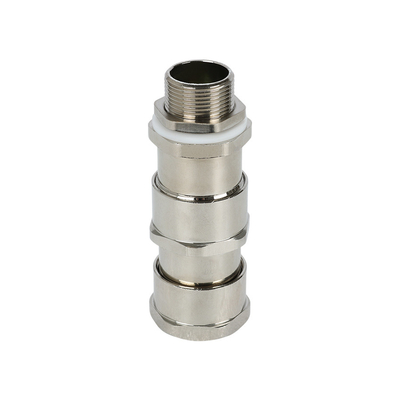

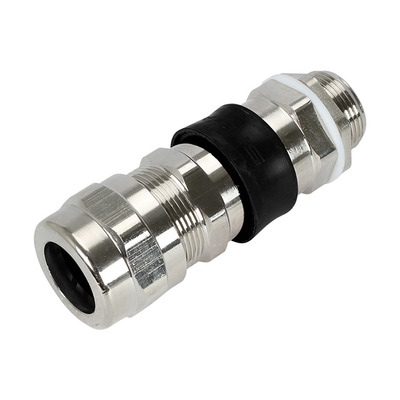

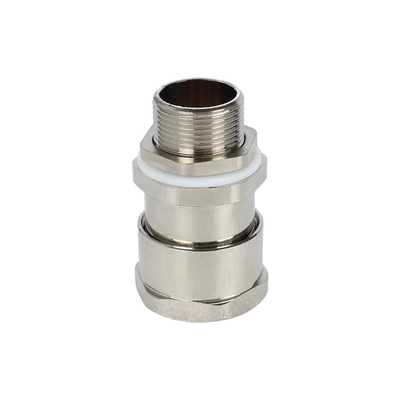

मेटल वाटरप्रूफ और डस्टप्रूफ ब्रास IP66 ATEXस्ट्रेट-थ्रू केबल ग्लैंड
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
सिंगल सील, निहत्थे केबल के लिए उपयुक्त।
पूर्व ई, संरचना।
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी
पूर्व टीबी सी डीबी IP66/IP68
ATEX को चिह्नित करना
पूर्व ईबी सी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश का तापमान: -50 ℃ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा एजी (मिमी) | कुल मिलाकर केबल व्यास ΦB (मिमी) | न्यूनतम धागा लंबाई जीएल (मिमी) | नाममात्र फलाव लंबाई एल (मिमी) |
फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||
| मीट्रिक | एनपीटी | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 9.5 | 12 | 16 | 30 | 27(29) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 9.5 | 16.5 | 16 | 30 | 27(29) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | 16 | 38 | 34(37) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 26 | 18 | 44 | 40(44) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 24 | 32.5 | 18 | 46 | 50(55) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 30 | 41 | 20 | 50 | 60(67) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 40 | 52 | 21 | 64 | 68(73) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 50 | 65 | 22 | 70 | 86(89) |
| 90 | एम 90 * 1.5 | एनपीटी3 | 62 | 77 | 22 | 80 | 102(105) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
सिंगल सील, बख्तरबंद केबल के लिए उपयुक्त।
पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य
सुरक्षा की डिग्री: IP66/IP68
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी
Ex db C Gb Ex tb C Db IP66/IP68
IECEx को चिह्नित करना
पूर्व ईबी सी जीबी
Ex db C Gb Ex tb C Db IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा एजी (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम धागा लंबाई जीएल (मिमी) | नाममात्र फलाव लंबाई एल (मिमी) |
फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | |||
| बी (मिमी) | सी (मिमी) | |||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 9.5 | 12 | / | 16 | 65 | 24(29) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 9.5 | 16.5 | / | 16 | 67 | 30(34) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | / | 16 | 71 | 36(40) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 26 | / | 18 | 76 | 45(51) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 24 | 32.5 | / | 18 | 76 | 55(61) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 30 | 41 | / | 20 | 91 | 68(74) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 40 | 52 | / | 21 | 98 | 86(95) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 50 | 65 | / | 22 | 102 | 95(109) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
बख़्तरबंद केबल के लिए उपयुक्त दोहरी मुहर।
पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी / पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
IECEx को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा एजी (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम धागा लंबाई जीएल (मिमी) | नाममात्र फलाव लंबाई एल (मिमी) |
फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||||
| बी (मिमी) | सी (मिमी) | ||||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 9.5 | 12 | 6.5 | 10.5 | 16 | 65 | 24(29) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 9.5 | 16.5 | 10 | 14.5 | 16 | 67 | 30(34) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | 12.5 | 19.5 | 16 | 71 | 36(40) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 26 | 19 | 25.5 | 18 | 76 | 45(51) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 24 | 32.5 | 25 | 31 | 18 | 76 | 55(61) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 30 | 41 | 31.5 | 43 | 20 | 91 | 68(74) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 40 | 52 | 42.5 | 50 | 21 | 98 | 86(95) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 50 | 65 | 54.5 | 65 | 22 | 102 | 95(109) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
सिंगल सील, बख्तरबंद केबल के लिए उपयुक्त।
पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी / पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
IECEx को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा एजी (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम धागा लंबाई एल 1 (मिमी) | कुल लंबाई एल (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | |||
| बी (मिमी) | सी (मिमी) | |||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 7 | 16 | 8 | 15 | 85 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 7 | 16 | 10.5 | 15 | 87 | 24(27) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | 15 | 15 | 88 | 30(33) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 25 | 20 | 17 | 96 | 36(39) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 24 | 33 | 27 | 19 | 105 | 45(50) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 31 | 40 | 31 | 19 | 108 | 55(60) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 41 | 50 | 41 | 20 | 118 | 68(73) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 52 | 63 | 55 | 21 | 124 | 86(89) |
| 90 | एम 90 * 1.5 | एनपीटी3 | 65 | 76 | 65 | 24 | 128 | 96(99) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
बख़्तरबंद केबल के लिए उपयुक्त दोहरी मुहर।
पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी Ⅱसी जीबी / पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
एटीईएक्स को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम धागा लंबाई एल 1 (मिमी) | कुल लंबाई एल (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||||
| बी (मिमी) | सी (मिमी) | ||||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 7 | 16 | 5 | 8 | 15 | 85 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 7 | 16 | 5 | 10.5 | 15 | 87 | 24(27) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | 8 | 15 | 15 | 88 | 30(33) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 25 | 1 1 | 20 | 17 | 96 | 36(39) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 24 | 33 | 14 | 27 | 19 | 105 | 45(50) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 31 | 40 | 20 | 31 | 19 | 108 | 55(60) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 41 | 50 | 30 | 41 | 20 | 118 | 68(73) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 52 | 63 | 42 | 55 | 21 | 124 | 86(89) |
| 90 | एम 90 * 1.5 | एनपीटी3 | 65 | 76 | 52 | 65 | 24 | 128 | 96(99) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
एकल सील, निहत्थे केबल के लिए उपयुक्त
पूर्व डी संरचना।
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी / पूर्व डीबी आईआईसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
एटीईएक्स को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास ΦB (मिमी) | न्यूनतम धागा लंबाई एल 1 (मिमी) | कुल लंबाई एल (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||
| मीट्रिक | एनपीटी | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 4 | 7 | 16 | 62 | 27(29) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 5 | 8 | 16 | 62 | 27(29) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 8 | 12 | 16 | 62 | 30(33) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 12 | 16 | 18 | 67 | 38(42) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 16 | 24 | 20 | 77 | 45(50) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 18 | 28 | 20 | 79 | 55(60) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 25.5 | 38 | 20 | 81 | 68(73) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 29 | 46 | 20 | 100 | 85(89) |
| 90 | एम 90 * 1.5 | एनपीटी3 | 41 | 60 | 21 | 100 | 98(102) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
एकल सील, निहत्थे केबल के लिए उपयुक्त
पूर्व डी संरचना।
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी / पूर्व डीबी आईआईसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
एटीईएक्स को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास ΦB (मिमी) | न्यूनतम धागा लंबाई एल 1 (मिमी) | नाममात्र फलाव लंबाई (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||
| मीट्रिक | एनपीटी | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | / | 5 | 8 | 15 | 30 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 7.5 | 11.5 | 15 | 30 | 24(27) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 1 1 | 14.5 | 15 | 30 | 30(33) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 14 | 20 | 20 | 32 | 36(39) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 19 | 20 | 20 | 32 | 45(50) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 25 | 32 | 20 | 36 | 55(60) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 31.5 | 42.5 | 20 | 37 | 68(73) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
एकल सील, निहत्थे केबल के लिए उपयुक्त
पूर्व डी संरचना।
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी / पूर्व डीबी आईआईसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
एटीईएक्स को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास ΦB (मिमी) | न्यूनतम धागा लंबाई एल 1 (मिमी) | नाममात्र फलाव लंबाई (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||
| मीट्रिक | एनपीटी | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | / | 5 | 8 | 15 | 40 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 7.5 | 11.5 | 15 | 40 | 24(27) |
| 25 | एम25*1.5 | एनपीटी3/4 | 1 1 | 14.5 | 15 | 40 | 30(33) |
| 32 | एम32*1.5 | एनपीटी1 | 14 | 20 | 20 | 44 | 36(39) |
| 40 | एम40*1.5 | एनपीटी1 1/4 | 19 | 20 | 20 | 48 | 45(50) |
| 50 | एम50 * 1.5 | एनपीटी 1 1/2 | 25 | 32 | 20 | 49 | 55(60) |
| 63 | एम63*1.5 | एनपीटी2 | 31.5 | 43.5 | 20 | 63 | 68(73) |
ATEX और IECEx संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए प्रमाणित हैं
एकल सील, निहत्थे केबल के लिए उपयुक्त
पूर्व डी संरचना।
सुरक्षा की डिग्री: IP66/IP68।
अंकन ATEX
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb
Ex tb ⅢC Db IP66/IP68
अंकन एटीईएक्स
पूर्व ईबी Ⅱसी जीबी/पूर्व डीबी Ⅱसी जीबी
Ex tb ⅢC Db IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान:-50°C ≦ टैम्ब ≦ +80°C
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास ΦB (मिमी) | न्यूनतम थ्रेड लंबाई एल 1 (मिमी) | नाममात्र फलाव लंबाई (मिमी) | अक्रॉस फ्लैट्स/कॉर्नर एस(ΦE) (मिमी) | ||
| मीट्रिक | एनपीटी | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | / | 5 | 8 | 15 | 57 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी1/2 | 5 | 8 | 15 | 57 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी1/2 | 7.5 | 11.5 | 15 | 57 | 24(27) |
| 25 | एम25*1.5 | एनपीटी3/4 | 1 1 | 14.5 | 15 | 57 | 30(33) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 14 | 20 | 20 | 59 | 36(39) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 19 | 26 | 20 | 60 | 45(50) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 25 | 32 | 20 | 62 | 55(60) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 31.5 | 43.5 | 20 | 73 | 68(73) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
सिंगल सील, निहत्थे केबल के लिए उपयुक्त।
पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी Ⅱसी जीबी / पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
एटीईएक्स को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम धागा लंबाई एल 1 (मिमी) | कुल लंबाई एल (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | |||
| बी (मिमी) | सी (मिमी) | |||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 9.5 | 12 | 7 | 16 | 66 | 27(29) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 9.5 | 16.5 | 12 | 16 | 66 | 27(29) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | 17 | 16 | 68 | 34(37) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 26 | 23 | 18 | 77 | 40(44) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 24 | 32.5 | 30 | 18 | 81 | 50(55) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 30 | 41 | 37 | 20 | 88 | 60(67) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 40 | 52 | 52 | 21 | 96 | 68(73) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 50 | 65 | 62 | 22 | 114 | 86(89) |
| 90 | एम 90 * 1.5 | एनपीटी3 | 62 | 77 | 66 | 22 | 119 | 102(105) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
बख़्तरबंद केबल के लिए उपयुक्त दोहरी मुहर।
पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी Ⅱसी जीबी / पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
एटीईएक्स को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम धागा लंबाई एल 1 (मिमी) | कुल लंबाई एल (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||||
| बी (मिमी) | सी (मिमी) | ||||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 9.5 | 12 | 5 | 8 | 15 | 66 | 27(29) |
| 20 | एम 20 * 1.5 | एनपीटी1/2 | 9.5 | 16.5 | 8 | 10.5 | 15 | 66 | 27(29) |
| 25 | एम25*1.5 | एनपीटी3/4 | 14 | 20 | 10 | 15 | 15 | 68 | 34(37) |
| 32 | एम32*1.5 | एनपीटी1 | 18 | 26 | 15 | 19.5 | 19 | 77 | 40(44) |
| 40 | एम40*1.5 | एनपीटी1 1/4 | 24 | 32.5 | 19 | 26 | 19 | 81 | 50(55) |
| 50 | एम50 * 1.5 | एनपीटी 1 1/2 | 30 | 41 | 26 | 32 | 19 | 88 | 60(67) |
| 63 | एम63*1.5 | एनपीटी2 | 40 | 52 | 31.5 | 40 | 19 | 96 | 68(73) |
| 75 | एम75 * 1.5 | एनपीटी 2 1/2 | 50 | 65 | 38 | 50 | 19 | 114 | 86(89) |
| 90 | एम90*1.5 | एनपीटी3 | 62 | 77 | 54.5 | 62 | 19 | 119 | 102(105) |
सामान्य प्रश्न
Q1.क्या मेरे पास नमूना आदेश हो सकता है?
हां, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।मिश्रित नमूने स्वीकार्य हैं।
प्रश्न 2.लीड टाइम के बारे में क्या?
नमूना को 3-5 दिनों की आवश्यकता होती है, बड़े पैमाने पर उत्पादन समय को आदेश मात्रा के लिए 1-2 सप्ताह की आवश्यकता होती है
Q3: दोषपूर्ण से कैसे निपटें?
सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादित किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
दूसरे, गारंटी अवधि के दौरान, हम छोटी मात्रा के लिए नए ऑर्डर के साथ नई रोशनी भेजेंगे।दोषपूर्ण बैच उत्पादों के लिए, हम
उनकी मरम्मत करेंगे और उन्हें आपको वापस भेज देंगे या हम वास्तविक स्थिति के अनुसार पुनः कॉल सहित समाधान पर चर्चा कर सकते हैं।
व्यक्ति से संपर्क करें: Anne
दूरभाष: 15986671240
