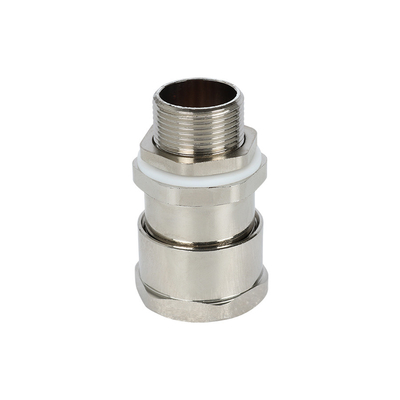

उत्पाद विवरण:
|
| वस्तु परक: | ग्रंथि | आईपी: | IP66 |
|---|---|---|---|
| गारंटी: | ५ साल | CERTIFICATION: | ATEX,IECEX |
| हाई लाइट: | M20 केबल ग्रंथि धमाका सबूत,केबल ग्रंथि धमाका सबूत IP66,m20 विस्फोट प्रूफ केबल ग्रंथि |
||
अभी खरीदें
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
सिंगल सील, निहत्थे केबल के लिए उपयुक्त।
पूर्व ई, संरचना।
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी
पूर्व टीबी सी डीबी IP66/IP68
ATEX को चिह्नित करना
पूर्व ईबी सी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश का तापमान: -50 ℃ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा एजी (मिमी) | कुल मिलाकर केबल व्यास ΦB (मिमी) | न्यूनतम धागा लंबाई जीएल (मिमी) | नाममात्र फलाव लंबाई एल (मिमी) |
फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||
| मीट्रिक | एनपीटी | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 9.5 | 12 | 16 | 30 | 27(29) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 9.5 | 16.5 | 16 | 30 | 27(29) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | 16 | 38 | 34(37) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 26 | 18 | 44 | 40(44) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 24 | 32.5 | 18 | 46 | 50(55) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 30 | 41 | 20 | 50 | 60(67) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 40 | 52 | 21 | 64 | 68(73) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 50 | 65 | 22 | 70 | 86(89) |
| 90 | एम 90 * 1.5 | एनपीटी3 | 62 | 77 | 22 | 80 | 102(105) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
सिंगल सील, बख्तरबंद केबल के लिए उपयुक्त।
पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य
सुरक्षा की डिग्री: IP66/IP68
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी
Ex db C Gb Ex tb C Db IP66/IP68
IECEx को चिह्नित करना
पूर्व ईबी सी जीबी
Ex db C Gb Ex tb C Db IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा एजी (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम धागा लंबाई जीएल (मिमी) | नाममात्र फलाव लंबाई एल (मिमी) |
फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | |||
| बी (मिमी) | सी (मिमी) | |||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 9.5 | 12 | / | 16 | 65 | 24(29) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 9.5 | 16.5 | / | 16 | 67 | 30(34) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | / | 16 | 71 | 36(40) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 26 | / | 18 | 76 | 45(51) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 24 | 32.5 | / | 18 | 76 | 55(61) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 30 | 41 | / | 20 | 91 | 68(74) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 40 | 52 | / | 21 | 98 | 86(95) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 50 | 65 | / | 22 | 102 | 95(109) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
बख़्तरबंद केबल के लिए उपयुक्त दोहरी मुहर।
पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी / पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
IECEx को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा एजी (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम धागा लंबाई जीएल (मिमी) | नाममात्र फलाव लंबाई एल (मिमी) |
फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||||
| बी (मिमी) | सी (मिमी) | ||||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 9.5 | 12 | 6.5 | 10.5 | 16 | 65 | 24(29) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 9.5 | 16.5 | 10 | 14.5 | 16 | 67 | 30(34) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | 12.5 | 19.5 | 16 | 71 | 36(40) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 26 | 19 | 25.5 | 18 | 76 | 45(51) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 24 | 32.5 | 25 | 31 | 18 | 76 | 55(61) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 30 | 41 | 31.5 | 43 | 20 | 91 | 68(74) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 40 | 52 | 42.5 | 50 | 21 | 98 | 86(95) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 50 | 65 | 54.5 | 65 | 22 | 102 | 95(109) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
सिंगल सील, बख्तरबंद केबल के लिए उपयुक्त।
पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी / पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
IECEx को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा एजी (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम धागा लंबाई एल 1 (मिमी) | कुल लंबाई एल (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | |||
| बी (मिमी) | सी (मिमी) | |||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 7 | 16 | 8 | 15 | 85 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 7 | 16 | 10.5 | 15 | 87 | 24(27) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | 15 | 15 | 88 | 30(33) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 25 | 20 | 17 | 96 | 36(39) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 24 | 33 | 27 | 19 | 105 | 45(50) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 31 | 40 | 31 | 19 | 108 | 55(60) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 41 | 50 | 41 | 20 | 118 | 68(73) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 52 | 63 | 55 | 21 | 124 | 86(89) |
| 90 | एम 90 * 1.5 | एनपीटी3 | 65 | 76 | 65 | 24 | 128 | 96(99) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
बख़्तरबंद केबल के लिए उपयुक्त दोहरी मुहर।
पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी Ⅱसी जीबी / पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
एटीईएक्स को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम धागा लंबाई एल 1 (मिमी) | कुल लंबाई एल (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||||
| बी (मिमी) | सी (मिमी) | ||||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 7 | 16 | 5 | 8 | 15 | 85 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 7 | 16 | 5 | 10.5 | 15 | 87 | 24(27) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | 8 | 15 | 15 | 88 | 30(33) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 25 | 1 1 | 20 | 17 | 96 | 36(39) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 24 | 33 | 14 | 27 | 19 | 105 | 45(50) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 31 | 40 | 20 | 31 | 19 | 108 | 55(60) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 41 | 50 | 30 | 41 | 20 | 118 | 68(73) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 52 | 63 | 42 | 55 | 21 | 124 | 86(89) |
| 90 | एम 90 * 1.5 | एनपीटी3 | 65 | 76 | 52 | 65 | 24 | 128 | 96(99) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
एकल सील, निहत्थे केबल के लिए उपयुक्त
पूर्व डी संरचना।
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी / पूर्व डीबी आईआईसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
एटीईएक्स को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास ΦB (मिमी) | न्यूनतम धागा लंबाई एल 1 (मिमी) | कुल लंबाई एल (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||
| मीट्रिक | एनपीटी | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 4 | 7 | 16 | 62 | 27(29) |
| 20 | एम 20 * 1.5 | एनपीटी1/2 | 5 | 8 | 16 | 62 | 27(29) |
| 25 | एम25*1.5 | एनपीटी3/4 | 8 | 12 | 16 | 62 | 30(33) |
| 32 | एम32*1.5 | एनपीटी1 | 12 | 16 | 18 | 67 | 38(42) |
| 40 | एम40*1.5 | एनपीटी1 1/4 | 16 | 24 | 20 | 77 | 45(50) |
| 50 | एम50 * 1.5 | एनपीटी 1 1/2 | 18 | 28 | 20 | 79 | 55(60) |
| 63 | एम63*1.5 | एनपीटी2 | 25.5 | 38 | 20 | 81 | 68(73) |
| 75 | एम75 * 1.5 | एनपीटी 2 1/2 | 29 | 46 | 20 | 100 | 85(89) |
| 90 | एम90*1.5 | एनपीटी3 | 41 | 60 | 21 | 100 | 98(102) |
ATEX और IECEx संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए प्रमाणित हैं
एकल सील, निहत्थे केबल के लिए उपयुक्त
पूर्व डी संरचना।
सुरक्षा की डिग्री: IP66/IP68।
अंकन ATEX
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb
Ex tb ⅢC Db IP66/IP68
अंकन एटीईएक्स
पूर्व ईबी Ⅱसी जीबी/पूर्व डीबी Ⅱसी जीबी
Ex tb ⅢC Db IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान:-50°C ≦ टैम्ब ≦ +80°C
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास ΦB (मिमी) | न्यूनतम थ्रेड लंबाई एल 1 (मिमी) | नाममात्र फलाव लंबाई (मिमी) | अक्रॉस फ्लैट्स/कॉर्नर एस(ΦE) (मिमी) | ||
| मीट्रिक | एनपीटी | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | / | 5 | 8 | 15 | 30 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी1/2 | 7.5 | 11.5 | 15 | 30 | 24(27) |
| 25 | एम25*1.5 | एनपीटी3/4 | 1 1 | 14.5 | 15 | 30 | 30(33) |
| 32 | एम32*1.5 | एनपीटी1 | 14 | 20 | 20 | 32 | 36(39) |
| 40 | एम40*1.5 | एनपीटी1 1/4 | 19 | 20 | 20 | 32 | 45(50) |
| 50 | एम50 * 1.5 | एनपीटी 1 1/2 | 25 | 32 | 20 | 36 | 55(60) |
| 63 | एम63*1.5 | एनपीटी2 | 31.5 | 42.5 | 20 | 37 | 68(73) |
ATEX और IECEx संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए प्रमाणित हैं
एकल सील, निहत्थे केबल के लिए उपयुक्त
पूर्व डी संरचना।
सुरक्षा की डिग्री: IP66/IP68।
अंकन ATEX
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb
Ex tb ⅢC Db IP66/IP68
अंकन एटीईएक्स
पूर्व ईबी Ⅱसी जीबी/पूर्व डीबी Ⅱसी जीबी
Ex tb ⅢC Db IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान:-50°C ≦ टैम्ब ≦ +80°C
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास ΦB (मिमी) | न्यूनतम थ्रेड लंबाई एल 1 (मिमी) | नाममात्र फलाव लंबाई (मिमी) | अक्रॉस फ्लैट्स/कॉर्नर एस(ΦE) (मिमी) | ||
| मीट्रिक | एनपीटी | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | / | 5 | 8 | 15 | 40 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी1/2 | 7.5 | 11.5 | 15 | 40 | 24(27) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 1 1 | 14.5 | 15 | 40 | 30(33) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 14 | 20 | 20 | 44 | 36(39) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 19 | 20 | 20 | 48 | 45(50) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 25 | 32 | 20 | 49 | 55(60) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 31.5 | 43.5 | 20 | 63 | 68(73) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
एकल सील, निहत्थे केबल के लिए उपयुक्त
पूर्व डी संरचना।
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी सी जीबी / पूर्व डीबी आईआईसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
एटीईएक्स को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास ΦB (मिमी) | न्यूनतम धागा लंबाई एल 1 (मिमी) | नाममात्र फलाव लंबाई (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | ||
| मीट्रिक | एनपीटी | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | / | 5 | 8 | 15 | 57 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 5 | 8 | 15 | 57 | 24(27) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 7.5 | 11.5 | 15 | 57 | 24(27) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 1 1 | 14.5 | 15 | 57 | 30(33) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 14 | 20 | 20 | 59 | 36(39) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 19 | 26 | 20 | 60 | 45(50) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 25 | 32 | 20 | 62 | 55(60) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 31.5 | 43.5 | 20 | 73 | 68(73) |
संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए ATEX और IECEx प्रमाणित
सिंगल सील, निहत्थे केबल के लिए उपयुक्त।
पूरे तापमान पर -50 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-58 F से 176ºF) तक मान्य
सुरक्षा की डिग्री: IP66 / IP68।
ATEX को चिह्नित करना
Ⅱ2 जीडी पूर्व ईबी Ⅱसी जीबी / पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
एटीईएक्स को चिह्नित करना
पूर्व ईबी सी जीबी/पूर्व डीबी Ⅱसी जीबी
पूर्व टीबी सी डीबी IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान: -50 ℃ ≦ टैम्ब ≦ + 80 ℃
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम धागा लंबाई एल 1 (मिमी) | कुल लंबाई एल (मिमी) | फ्लैट / कॉर्नर एस (ΦE) (मिमी) के पार | |||
| बी (मिमी) | सी (मिमी) | |||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 9.5 | 12 | 7 | 16 | 66 | 27(29) |
| 20 | एम 20 * 1.5 | एनपीटी 1/2 | 9.5 | 16.5 | 12 | 16 | 66 | 27(29) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | 17 | 16 | 68 | 34(37) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 26 | 23 | 18 | 77 | 40(44) |
| 40 | एम40*1.5 | एनपीटी1 1/4 | 24 | 32.5 | 30 | 18 | 81 | 50(55) |
| 50 | एम50 * 1.5 | एनपीटी 1 1/2 | 30 | 41 | 37 | 20 | 88 | 60(67) |
| 63 | एम63*1.5 | एनपीटी2 | 40 | 52 | 52 | 21 | 96 | 68(73) |
| 75 | एम75 * 1.5 | एनपीटी 2 1/2 | 50 | 65 | 62 | 22 | 114 | 86(89) |
| 90 | एम90*1.5 | एनपीटी3 | 62 | 77 | 66 | 22 | 119 | 102(105) |
ATEX और IECEx संभावित विस्फोटक वातावरण में सुरक्षित उपयोग के लिए प्रमाणित हैं

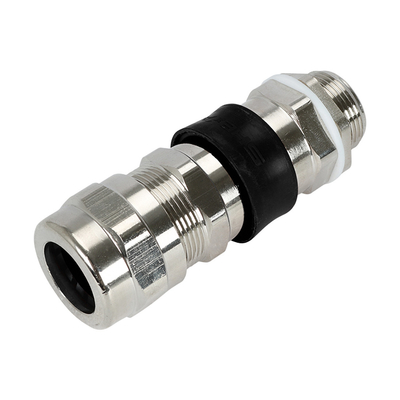

बख़्तरबंद केबल के लिए उपयुक्त दोहरी सील।
-50°C से 80°C (-58 ºF से 176ºF) तक की संपूर्ण तापमान सीमा पर मान्य
सुरक्षा की डिग्री: IP66/IP68।
अंकन ATEX
Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb
Ex tb ⅢC Db IP66/IP68
अंकन एटीईएक्स
पूर्व ईबी Ⅱसी जीबी/पूर्व डीबी Ⅱसी जीबी
Ex tb ⅢC Db IP66/IP68
मानकों
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
परिवेश तापमान:-50°C ≦ टैम्ब ≦ +80°C
कनेक्शन थ्रेड: मीट्रिक थ्रेड, एनपीटी थ्रेड
| ग्रंथि का आकार | उपलब्ध प्रवेश धागा (मिमी) | कुल मिलाकर केबल व्यास | न्यूनतम धागा लंबाई L1 (मिमी) | कुल लंबाई एल (मिमी) | अक्रॉस फ्लैट्स/कॉर्नर एस(ΦE) (मिमी) | ||||
| Φबी (मिमी) | ΦC (मिमी) | ||||||||
| मीट्रिक | एनपीटी | मिनट | मैक्स | मिनट | मैक्स | ||||
| 16 | एम 16 * 1.5 | एनपीटी3/8 | 9.5 | 12 | 5 | 8 | 15 | 66 | 27(29) |
| 20 | एम 20 * 1.5 | एनपीटी1/2 | 9.5 | 16.5 | 8 | 10.5 | 15 | 66 | 27(29) |
| 25 | एम 25 * 1.5 | एनपीटी3/4 | 14 | 20 | 10 | 15 | 15 | 68 | 34(37) |
| 32 | एम 32 * 1.5 | एनपीटी1 | 18 | 26 | 15 | 19.5 | 19 | 77 | 40(44) |
| 40 | एम 40 * 1.5 | एनपीटी1 1/4 | 24 | 32.5 | 19 | 26 | 19 | 81 | 50(55) |
| 50 | एम 50 * 1.5 | एनपीटी1 1/2 | 30 | 41 | 26 | 32 | 19 | 88 | 60(67) |
| 63 | एम 63 * 1.5 | एनपीटी2 | 40 | 52 | 31.5 | 40 | 19 | 96 | 68(73) |
| 75 | एम 75 * 1.5 | एनपीटी2 1/2 | 50 | 65 | 38 | 50 | 19 | 114 | 86(89) |
| 90 | एम 90 * 1.5 | एनपीटी3 | 62 | 77 | 54.5 | 62 | 19 | 119 | 102(105) |
सामान्य प्रश्न
Q1.क्या मेरे पास नमूना आदेश हो सकता है?
हां, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।मिश्रित नमूने स्वीकार्य हैं।
Q2: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
हाँ, हम अपने उत्पादों के लिए 2-5 साल की वारंटी प्रदान करते हैं।
व्यक्ति से संपर्क करें: Anne
दूरभाष: 15986671240
