उत्पाद विवरण:
|
| सामग्री: | कॉपर मुक्त एल्यूमीनियम | IP रेटिंग: | 66-67 |
|---|---|---|---|
| क्रि (आरए>): | 66 | कार्य तापमान (℃): | -60- 60 |
| टाइप: | नियंत्रण बॉक्स, वितरण बॉक्स | प्रयोग: | नियंत्रण, विद्युत उद्योग, वितरण टर्मिनल |
| हाई लाइट: | क्लास 1 डिवीजन 1 धमाका प्रूफ जंक्शन बॉक्स,धमाका प्रूफ जंक्शन बॉक्स ABS,IP66 क्लास 1 डिवीजन 1 जंक्शन बॉक्स |
||
धमाका PD61 श्रृंखला
कॉपर मुक्त एल्यूमीनियम, प्लास्टिक-स्प्रे की गई सतह।
Ex d टाइप फ्लेमप्रूफ एनक्लोजर।
टर्मिनल बॉक्स, वितरण बॉक्स और नियंत्रण बॉक्स के रूप में इस्तेमाल किया जा सकता है।
सुरक्षा की डिग्री: IP66।
अंकन ATEX: Ⅱ 2 G Ex db ⅡB+H₂ T□ Gb 1)
Ⅱ 2 D Ex tb ⅢC T□ Db IP66
नोट: EX-PD61-JX-IIB का तकनीकी डेटा देखें, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD
मार्किंग IECEx: Ex db ⅡB+H₂ T□ Gb 1)
Ex tb ⅢC T□ Db IP66
नोट: EX-PD61-JX-IIB का तकनीकी डेटा देखें, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD
UL1203 को चिह्नित करना: कक्षा I, डिवीजन 1, समूह C, D
कक्षा I, डिवीजन 2, समूह सी, डी
कक्षा II, डिवीजन 1, समूह ई, एफ, जी
कक्षा II, डिवीजन 2, समूह एफ, जी
कक्षा III
मानक: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31
रेटेड वोल्टेज: अधिकतम 100 वी एसी, 50/60 हर्ट्ज
रेटेड वर्तमान: अधिकतम 1,200 ए
परिवेश तापमान:-60℃ से + 60℃
केबल प्रविष्टि: मानक M□×1.5 प्लग, विशिष्टता तालिका देखें
प्रवेश दिशा:नीचे
केबल एंट्री डिवाइस: वैकल्पिक
फ्लेमप्रूफ ज्वाइंट का प्रकार: बेलनाकार ज्वाइंट, थ्रेडेड ज्वाइंट, प्लेनजॉइंट
इंस्टॉलेशन टाइप: वॉल माउंटिंग (स्टैंडर्ड);ब्रैकेट माउंटिंग (वैकल्पिक)
अंतर्निर्मित घटक: मुख्य स्विच: लघु सर्किट ब्रेकर (एमसीबी) या ढाला केस सर्किट ब्रेकर (एमसीसीबी) (नोट किया गया: पृथ्वी रिसाव संरक्षण चालू
अनुरोध)
शाखा स्विच: मिनिएचर सर्किट ब्रेकर (MCB) या मोल्डेड केस सर्किट ब्रेकर (MCCB) (नोट: अनुरोध पर अर्थ लीकेज प्रोटेक्शन)
टर्मिनल संकेतक प्रकाश EX-D: लाल, हरा, पीला, नीला
बटन EX-A: लाल, हरा, पीला
एसी संपर्ककर्ता
थर्मल अधिभार रिले
पीएलसी प्रोग्रामर
सॉफ्ट स्टार्टर
नियंत्रण स्विच EX-K
एमीटर / वोल्टमीटर
| कोड | मैक्स डिसिपेटेड पावर (डब्ल्यू) | अधिकतम रेटेड वर्तमान | बाहरी आयाम | आंतरिक आयाम | बढ़ते आयाम | ||||||||
| टी 4 / टी 130 ℃ | T5/T95 ℃ | टी 6 / टी 80 ℃ | ए | बी | सी | एक | बी | सी | डी | इ | एफ | ||
| EX-PD61-ए | 200 | 120 | 80 | 63ए | 250 | 200 | 170 | 192 | 142 | 131 | 180 | 130 | 10 |
| EX-PD61-बी | 200 | 120 | 80 | 63ए | 300 | 200 | 170 | 242 | 142 | 131 | 230 | 130 | 10 |
| EX-PD61-सी | 240 | 140 | 100 | 100ए | 350 | 200 | 170 | 292 | 142 | 131 | 280 | 130 | 10 |
| पूर्व-पीडी61-डी | 350 | 200 | 130 | 200ए | 350 | 300 | 270 | 290 | 240 | 229 | 280 | 230 | 12 |
| EX-PD61-E | 500 | 280 | 160 | 320ए | 450 | 350 | 280 | 378 | 278 | 233 | 365 | 265 | 12 |
| EX-PD61-F | 620 | 350 | 200 | 500ए | 560 | 450 | 280 | 488 | 328 | 225 | 475 | 315 | 14 |
| EX-PD61-G | 700 | 400 | 250 | 1000ए | 720 | 560 | 350 | 640 | 480 | 285 | 620 | 460 | 14 |
| EX-PD61-H | 800 | 500 | 350 | 1000ए | 980 | 720 | 375 | 880 | 620 | 290 | 820 | 560 | 18 |

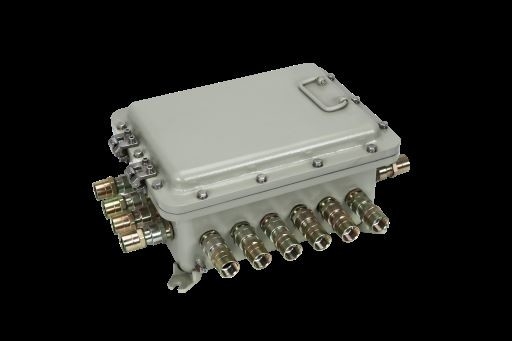

वितरण प्रणाली के टर्मिनल बॉक्स के लिए उपयुक्त।
नोट: 1. EX-PD61 टर्मिनल बॉक्स वायरिंग टर्मिनलों में विभिन्न व्यवस्था विधियां हैं।
2. इसे ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है और हमेशा प्रमाण पत्र के प्रतिबंधों को पूरा करता है।टर्मिनलों की अधिकतम संख्या और किनारे पर अधिकतम छेद बिजली अपव्यय और बाड़े की यांत्रिक शक्ति की आवश्यकताओं को पूरा करते हैं।
3. यह तालिका केवल संदर्भ के लिए है।
1) ।कृपया प्रत्येक केबल प्रविष्टि की दिशा और आकार निर्दिष्ट करें।
2).केबल प्रविष्टि वैकल्पिक है, और EX-QM-B(Ex d) या EX-QM-C(Ex d) की अनुशंसा की जाती है।
| केबल क्रॉस-अनुभागीय क्षेत्र (मिमी)² | फिटेड टर्मिनल की अधिकतम संख्या के लिए तालिका | ||||||||
| संलग्नक प्रकार संख्या (नोट: संलग्नक प्रकार संख्या आकार के अनुरूप है। उदाहरण के लिए: ए 200x250 के घेरे के लिए खड़ा है) | |||||||||
| ए | बी | सी | डी | इ | एफ | जी | एच | ||
| 2.5 (ए) | 20 | 28 | 36 | 72 | 100 | 140 | 270 | 264 | 396 |
| 4 (बी) | 18 | 25 | 32 | 64 | 90 | 130 | 240 | 248 | 372 |
| 6 (सी) | 15 | 21 | 28 | 56 | 80 | 100 | 210 | 200 | 300 |
| 10 (डी) | 12 | 18 | 24 | 24 | 60 | 80 | 165 | 160 | 240 |
| 16(ई) | 9 | 15 | 20 | 20 | 25 | 70 | 135 | 136 | 204 |
| 35 (च) | - | 5 | 5 | 10 | 15 | 24 | 64 | 90 | 135 |
| 70 (जी) | - | - | - | 5 | 10 | 18 | 25 | 72 | - |
| 120 (एच) | - | - | - | - | 5 | 5 | 12 | 42 | - |
| 185(i) | - | - | - | - | - | 5 | 10 | - | - |
| 240 (जे) | - | _ | - | - | - | 5 | 5 | - | - |
| 300 (के) | - | - | - | - | - | 5 | 5 | - | - |
| टर्मिनल व्यवस्था (टर्मिनल पंक्तियों की संख्या) | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 |

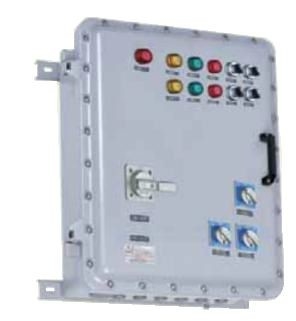

नियंत्रण इकाई वितरण प्रणाली के लिए उपयुक्त
नोट: 1. EX-A बटन, EX-D संकेतक, EX-K नियंत्रण स्विच, EX-BA एमीटर और EX-AV वाल्टमीटर, आदि EX-PD61 नियंत्रण बॉक्स में शामिल हैं।
2. नियंत्रण बॉक्स का उपयोग सर्किट के ऑन-ऑफ ऑपरेशन के लिए किया जा सकता है, साथ ही रिमोट कंट्रोल या मोटर के स्ट्रैट, स्टॉप, कोरोटेशन और इनवर्जन के स्थानीय नियंत्रण के लिए, जब एमीटर से लैस होता है, तो यह मोटर के चलने की निगरानी भी कर सकता है और सर्किट की स्थिति।
3. इसे ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है और अनुरूपता प्रमाणपत्र की उपयोग सीमा के अनुरूप है।कवर घटकों की संख्या और अधिकतम।तरफ छेद की संख्या विलुप्त शक्ति और संलग्नक यांत्रिक शक्ति की आवश्यकताओं को पूरा कर सकती है।

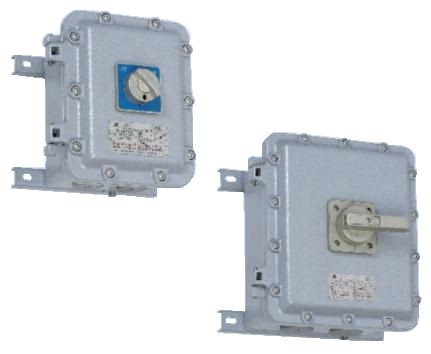

वितरण प्रणाली की बिजली इकाई के लिए उपयुक्त
नोट: 1.MCB (मिनिएचर सर्किट ब्रेकर) या MCCB (मोल्ड केस सर्किट ब्रेकर), AC कॉन्टैक्टर थर्मल ओवरलोड रिले, PLC प्रोग्रामर, सॉफ्ट स्टार्टर, EX-A पुशबटन।EX-D इंडिकेशन, EX-K कंट्रोल स्विच, EX-BA एमीटर और EX-AV वाल्टमीटर आदि बॉक्स में शामिल हैं।
2. कंट्रोल बॉक्स का उपयोग बिजली वितरण या सर्किट के ऑन-ऑफ ऑपरेशन के लिए किया जा सकता है, साथ ही मोटर के स्टार्ट, स्टॉप, कोरोटेशन और इनवर्जन का नियंत्रण और मोटर के लिए व्यापक सुरक्षा प्रदान करता है।इसे टू-साइट कंट्रोल या मल्टी-साइट कंट्रोल के लिए सेट किया जा सकता है।
3. इसे ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है और अनुरूपता प्रमाणपत्र की उपयोग सीमा के अनुरूप है।कवर घटकों की संख्या और अधिकतम।किनारे पर छेदों की संख्या विलुप्त होने और यांत्रिक शक्ति को घेरने की आवश्यकताओं को पूरा कर सकती है।
कॉपर मुक्त एल्यूमीनियम, प्लास्टिक-छिड़काव सतह।
Ex d टाइप फ्लेमप्रूफ एनक्लोजर।
सुरक्षा की डिग्री: IP66-IP67।
ATEX को चिह्नित करना: II2 G Ex db IIB+H2 T6/T5 Gb
II2 डी पूर्व टीबी IIIC T80ºC/95ºC डीबी IP66
IECEx को चिह्नित करना: Ex db B+H₂ T6/T5 Gb
पूर्व टीबी (सी टी 80 ℃ / टी 95 ℃ डीबी आईपी 66)
UL1203 को चिह्नित करना: कक्षा I, डिवीजन 1, समूह C, D
कक्षा I, डिवीजन 2, समूह सी, डी
कक्षा II, डिवीजन 1, समूह ई, एफ, जी
कक्षा II, डिवीजन 2, समूह एफ, जी
कक्षा III
मानक: एन 60079-0, एन 60079-1, एन 60079-31, आईईसी 60079-0, आईईसी 60079-1, आईईसी 60079-31
रेटेड वोल्टेज: मैक्स.800V
रेटेड वर्तमान: केबल क्रॉस सेक्शन (मिमी²)2.5 4 6 10 16 35 70 240
रेटेड करंट (ए) 24 32 41 57 76 125 192 400
परिवेश का तापमान: -60 ℃ से + 60 ℃
फ्लेमप्रूफ जॉइंट का प्रकार: प्लेन जॉइंट
| ए, बी, सी, डी केबल प्रविष्टियों की दिशा के लिए खड़ा है | ||||||||||||||
| केबल प्रविष्टि की अधिकतम संख्या | ||||||||||||||
| संलग्नक प्रकार | ए | बी | सी | डी | इ | एफ | जी | |||||||
| आयाम | ए/बी | सी/डी | ए/बी | सी/डी | ए/बी | सी/डी | ए/बी | सी/डी | ए/बी | सी/डी | ए/बी | सी/डी | ए/बी | सी/डी |
| एम 20 * 1.5 | 5 | 8 | 5 | 10 | 5 | 12 | 16 | 20 | 22 | 30 | 24 | 40 | 45 | 65 |
| एम 25 * 1.5 | 5 | 7 | 5 | 9 | 5 | 10 | 12 | 15 | 15 | 20 | 18 | 27 | 30 | 44 |
| एम32*1.5 | 2 | 3 | 2 | 4 | 2 | 6 | 9 | 12 | 12 | 16 | 14 | 21 | 25 | 36 |
| एम40*1.5 | 2 | 2 | 2 | 3 | 2 | 4 | 5 | 6 | 6 | 9 | 8 | 12 | 15 | 21 |
| एम50 * 1.5 | 1 | 2 | 1 | 3 | 1 | 3 | 4 | 5 | 5 | 7 | 5 | 9 | 12 | 12 |
| एम63*1.5 | 1 | 2 | 1 | 2 | 1 | 3 | 2 | 3 | 3 | 5 | 4 | 7 | 7 | 10 |
| नोट: 1. मानक डिजाइन के लिए कोई केबल प्रविष्टि नहीं।केबल प्रविष्टियों को उपयोगकर्ता द्वारा ड्रिल किया जाएगा।2. कोई केबल एंट्री डिवाइस नहीं। | ||||||||||||||
| केबल क्रॉस-सेक्शनल एरिया (मिमी)² | सज्जित टर्मिनल की अधिकतम संख्या के लिए तालिका | |||||||
| संलग्नक प्रकार संख्या (ध्यान दें: संलग्नक प्रकार संख्या आकार के अनुरूप है। उदाहरण के लिए: ए 200x250 के संलग्नक के लिए खड़ा है) | ||||||||
| ए | बी | सी | डी | इ | एफ | जी | एच | |
| 2.5 (क) | 20 | 28 | 36 | 72 | 100 | 140 | 270 | 270 |
| 4(बी) | 18 | 25 | 32 | 64 | 90 | 130 | 240 | 240 |
| 6 (सी) | 15 | 21 | 28 | 56 | 80 | 100 | 210 | 210 |
| 10 (डी) | 12 | 18 | 24 | 24 | 60 | 80 | 165 | 165 |
| 16(ई) | 9 | 15 | 20 | 20 | 25 | 70 | 135 | 135 |
| 35 (च) | - | 5 | 5 | 10 | 15 | 24 | 64 | 64 |
| 70 (जी) | - | - | - | 5 | 10 | 18 | 25 | 25 |
| 120 (एच) | - | - | - | - | 5 | 5 | 12 | 12 |
| 185(i) | - | - | - | - | - | 5 | 10 | 10 |
| 240 (जे) | - | _ | - | - | - | 5 | 5 | 5 |
| 300 (के) | - | - | - | - | - | 5 | 5 | 5 |
| टर्मिनल व्यवस्था (टर्मिनल पंक्तियों की संख्या) | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 |

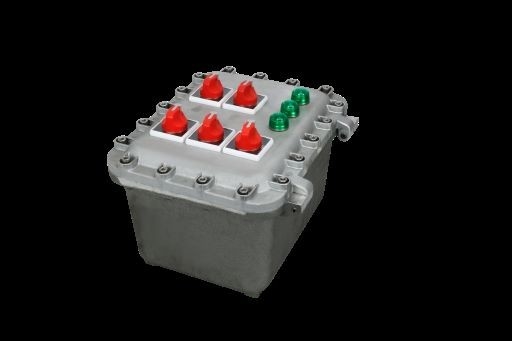

कॉपर मुक्त एल्यूमीनियम, स्टेनलेस स्टील।
प्लास्टिक-छिड़काव सतह।
पृथ्वी रिसाव संरक्षण उपकरण वैकल्पिक है।
सुरक्षा की डिग्री: IP66-IP67।
ATEX को चिह्नित करना: Ⅱ 2 G Ex d ⅡB T6 Gb
2 डी पूर्व टीबी (सी टी 80 ℃ डीबी आईपी 66)
IECEx को चिह्नित करना: Ex db B+H₂ T6 Gb
पूर्व टीबी (सी टी 80 ℃ डीबी आईपी 66)
UL1203 को चिह्नित करना: कक्षा I, डिवीजन 1, समूह C, D
कक्षा I, डिवीजन 2, समूह सी, डी
कक्षा II, डिवीजन 1, समूह ई, एफ, जी
कक्षा II, डिवीजन 2, समूह एफ, जी
कक्षा III
मानक: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31
रेटेड वोल्टेज: Max.690V AC, 50/60Hz
रेटेड वर्तमान: अधिकतम 100 ए
शाखा वर्तमान: 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A
परिवेश तापमान: -60 ℃ से + 55 ℃
संरक्षण की डिग्री: IP66, IP67
केबल प्रविष्टि: मानक M□×1.5 प्लग (चयन तालिका देखें)
प्रवेश दिशा: नीचे (अंदर और बाहर)
केबल एंट्री डिवाइस: वैकल्पिक
फ्लेमप्रूफ ज्वाइंट का प्रकार: बेलनाकार ज्वाइंट, थ्रेडेड ज्वाइंट, प्लेन ज्वाइंट।
इंस्टॉलेशन टाइप: वॉल माउंटिंग (स्टैंडर्ड);ब्रैकेट बढ़ते (वैकल्पिक)
अंतर्निर्मित घटक:
मुख्य स्विच: मिनिएचर सर्किट ब्रेकर (MCB) या मोल्डेड केस सर्किट ब्रेक (नोट: अर्थ लीकेज प्रोटेक्शनअनुरोध पर) शाखा स्विच: मिनिएचर सर्किट ब्रेकर (MCB) या मोल्डेड केस सर्किट ब्रेकर (MCCB) (नोट: Earthरिसाव संरक्षण अनुरोध पर)
टर्मिनल संकेतक: लाल, हरा, पीला
| कोड | विवरण | केबल प्रविष्टियाँ | ||||
| मुख्य स्विच | शाखा की संख्या | शाखा स्विच | शाखा करंट | संकेतक की संख्या | ||
| EX-PD61-ZM-/4□/K/□ | MCB या MCCB करंट Max.100A | 4 | एमसीबी 1पी/2पी | 1ए 2ए 4ए 6ए 10ए 16ए 20ए 25ए 32ए अनुरोध पर | 3 | 1*एम32*1.5+4*एम25*1.5 |
| EX-PD61-ZM-/6□/K/□ | 6 | 3 | 1*एम40*1.5+6*एम25*1.5 | |||
| EX-PD61-ZM-/8□/K/□ | 8 | 3 | 1*एम40*1.5+8*एम25*1.5 | |||
| EX-PD61-ZM-/10□/K/□ | 10 | 3 | 1*एम40*1.5+10*एम25*1.5 | |||
| EX-PD61-ZM-/12□/K/□ | 12 | 3 | 1*एम40*1.5+12*एम25*1.5 | |||
| EX-PD61-ZM-4/□ | _ | 4 | एमसीबी 1पी/2पी | 1ए 2ए 4ए 6ए 10ए 16ए 20ए 25ए 32ए अनुरोध पर | 3 | 1*एम32*1.5+4*एम25*1.5 |
| EX-PD61-ZM-6/□ | 6 | 3 | 1*एम40*1.5+6*एम25*1.5 | |||
| EX-PD61-ZM-8/□ | 8 | 3 | 1*एम40*1.5+8*एम25*1.5 | |||
| EX-PD61-ZM-10/□ | 10 | 3 | 1*एम40*1.5+10*एम25*1.5 | |||
| EX-PD61-ZM-12/□ | 12 | 3 | 1*एम40*1.5+12*एम25*1.5 | |||
1. कृपया केबल इनलेट्स की संख्या और आकार और आवास की बढ़ती सतह निर्दिष्ट करें।
2. उपयोगकर्ता विद्युत आरेख प्रदान करता है।यदि आपको प्रकाश नियंत्रक, एसी संपर्ककर्ता या थर्मल रिले नियंत्रण की आवश्यकता है, तो कृपया निर्दिष्ट करें।
3. ऑर्डर करते समय कृपया विशेष आवश्यकताओं को निर्दिष्ट करें।
आयामी चित्र
EX-PD61-ZM-/4□/K/□
EX-PD61-ZM-/6□/K/□
EX-PD61-ZM-/8□/K/□
EX-PD61-ZM-/10□/K/□
EX-PD61-ZM-/12□/K/□
कॉपर मुक्त एल्यूमीनियम, स्टेनलेस स्टील।
प्लास्टिक-छिड़काव वाली सतह।
पृथ्वी रिसाव संरक्षण उपकरण वैकल्पिक है।
सुरक्षा की डिग्री: IP66-IP67।
अंकन ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb
II 2 D Ex tb ⅢC T80 ℃ Db IP66
मार्किंग IECEx: Ex db Ⅱ B+H₂ T6 Gb
पूर्व tb ⅢC T80 ℃ Db IP66
UL1203 को चिह्नित करना: कक्षा I, डिवीजन 1, समूह C, D
कक्षा I, डिवीजन 2, समूह सी, डी
कक्षा II, डिवीजन 1, समूह ई, एफ, जी
कक्षा II, डिवीजन 2, समूह एफ, जी
कक्षा III
मानक: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31
रेटेड वोल्टेज: मैक्स.690वी एसी, 50/60 हर्ट्ज
शाखा चालू: : 1ए, 2ए, 4ए, 6ए, 10ए, 16ए, 20ए, 25ए, 32ए, 40ए, 50ए, 63ए, 80ए, 100ए, 125ए, 160ए, 200ए, 250ए, 320ए, 400ए
परिवेश का तापमान: -60 ℃ से + 55 ℃
सुरक्षा की डिग्री: IP66, IP67
केबल प्रविष्टि: मानक M□× 1.5 प्लग (चयन तालिका देखें)
प्रवेश दिशा: नीचे (अंदर और बाहर)
केबल एंट्री डिवाइस: वैकल्पिक
फ्लेमप्रूफ जॉइंट का प्रकार: वॉल माउंटिंग (मानक);ब्रैकेट माउंटिंग (वैकल्पिक)
बिल्ट-इन कंपोनेंट्स: मेन स्विच: मिनिएचर सर्किट ब्रेकर (MCB) या मोल्डेड केस सर्किट ब्रेकर (MCCB)
(नोट: अनुरोध पर पृथ्वी रिसाव संरक्षण)
शाखा स्विच: लघु सर्किट ब्रेकर (एमसीबी) या मोल्डेड केस सर्किट ब्रेकर (एमसीसीबी)
(नोट: अनुरोध पर पृथ्वी रिसाव संरक्षण)
टर्मिनल
संकेतक: लाल, हरा, पीला
| कोड | विवरण | केबल प्रविष्टियां | ||||
| मुख्य स्विच | शाखा की संख्या | शाखा स्विच | शाखा वर्तमान | संकेतक की संख्या | ||
| EX-PD61-DL-/4□/K/□ | एमसीबी या एमसीसीबी करंट मैक्स.100ए | 4 | एमसीबी या एमसीसीबी 3पी | 1ए 2ए 4ए 6ए 10ए 16ए 20ए 25ए 32ए 40ए 50ए 63ए 80ए 100ए 125ए 160ए 200ए 250ए 320ए 400ए अनुरोध पर | 3 | 1*M50(M63,M75,M90)*1.5 4*M25(M32,M40,M50,M63)*1.5 |
| EX-PD61-DL-/6□/K/□ | 6 | 3 | 1*M50(M63,M75,M90)*1.5 6*M25(M32,M40,M50,M63)*1.5 | |||
| EX-PD61-DL-/8□/K/□ | 8 | 3 | 1*M50(M63,M75,M90)*1.5 8*M25(M32,M40,M50,M63)*1.5 | |||
| EX-PD61-DL-/10□/K/□ | 10 | 3 | 1*M50(M63,M75,M90)*1.5 10*M25(M32,M40,M50,M63)*1.5 | |||
| EX-PD61-DL-/12□/K/□ | 12 | 3 | 1*M50(M63,M75,M90)*1.5 12*M25(M32,M40,M50,M63)*1.5 | |||
| EX-PD61-DL-4/□ | _ | 4 | एमसीबी या एमसीसीबी 3पी | 1ए 2ए 4ए 6ए 10ए 16ए 20ए 25ए 32ए 40ए 50ए 63ए 80ए 100ए 125ए 160ए 200ए 250ए 320ए 400ए अनुरोध पर | 3 | 1*M40*1.5+4*M25*1.5 |
| EX-PD61-DL-6/□ | 6 | 3 | 1*M40*1.5+6*M25*1.5 | |||
| EX-PD61-DL-8/□ | 8 | 3 | 1*M40*1.5+8*M25*1.5 | |||
| EX-PD61-DL-10/□ | 10 | 3 | 1*M40*1.5+10*M25*1.5 | |||
| EX-PD61-DL-12/□ | 12 | 3 | 1*M40*1.5+12*M25*1.5 | |||
निर्देश निर्देश: 1. कृपया केबल इनलेट्स की संख्या और आकार और आवास की बढ़ती सतह को निर्दिष्ट करें।
2. उपयोगकर्ता विद्युत आरेख प्रदान करता है।यदि आपको प्रकाश नियंत्रक, एसी संपर्ककर्ता या थर्मल रिले नियंत्रण की आवश्यकता है, तो कृपया निर्दिष्ट करें।
3. आदेश देते समय कृपया विशेष आवश्यकताएं निर्दिष्ट करें
कॉपर मुक्त एल्यूमीनियम, स्टेनलेस स्टील।
प्लास्टिक-छिड़काव सतह।
पृथ्वी रिसाव संरक्षण उपकरण वैकल्पिक है।
सुरक्षा की डिग्री: IP66-IP67।
ATEX को चिह्नित करना: II 2 G Ex db B + H₂ T6 Gb
II 2 डी पूर्व टीबी (सी टी 80 ℃ डीबी आईपी 66)
IECEx को चिह्नित करना: Ex db B+H₂ T6 Gb
पूर्व टीबी (सी टी 80 ℃ डीबी आईपी 66)
UL1203 को चिह्नित करना: कक्षा I, डिवीजन 1, समूह C, D
कक्षा I, डिवीजन 2, समूह सी, डी
कक्षा II, डिवीजन 1, समूह ई, एफ, जी
कक्षा II, डिवीजन 2, समूह एफ, जी
कक्षा III
मानक: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31
रेटेड वोल्टेज: मैक्स .415 वी एसी
रेटेड वर्तमान: 10A
परिवेश का तापमान: -60 ℃ से + 60 ℃
सुरक्षा की डिग्री: IP66, IP67
केबल प्रविष्टि: मानक M□× 1.5 प्लग (चयन तालिका देखें)
प्रवेश दिशा: नीचे
केबल एंट्री डिवाइस:मानक एम□ × 1.5 प्लसजी (एसEETवह तोहाथीसीTएकब्ली)
फ्लेमप्रूफ जॉइंट का प्रकार: बेलनाकार जोड़, पिरोया हुआ जोड़, समतल जोड़।
बिल्ट-इन कंपोनेंट्स: EX-A पुशबटन, EX-D इंडिकेटर, EX-K कंट्रोल स्विच, धमाका प्रूफ एमीटर / वोल्टमीटर
स्थापना प्रकार: दीवार पर चढ़ना
संकेतक: लाल, हरा, पीला
कॉपर मुक्त एल्यूमीनियम, स्टेनलेस स्टील।
प्लास्टिक-छिड़काव सतह।
पृथ्वी रिसाव संरक्षण उपकरण वैकल्पिक है।
सुरक्षा की डिग्री: IP66-IP67।
ATEX को चिह्नित करना: II 2 G Ex db B + H₂ T6 Gb
II 2 डी पूर्व टीबी (सी टी 80 ℃ डीबी आईपी 66)
IECEx को चिह्नित करना: Ex db B+H₂ T6 Gb
पूर्व टीबी (सी टी 80 ℃ डीबी आईपी 66)
UL1203 को चिह्नित करना: कक्षा I, डिवीजन 1, समूह C, D
कक्षा I, डिवीजन 2, समूह सी, डी
कक्षा II, डिवीजन 1, समूह ई, एफ, जी
कक्षा II, डिवीजन 2, समूह एफ, जी
कक्षा III
मानक: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31
ज्वालारोधी जोड़ का प्रकार: बेलनाकार जोड़, समतल जोड़।
EX-PD61-LK-63/□/□/□
EX-PD61-LK-160/□/□/□
EX-PD61-LK-250/□/□/□
कॉपर मुक्त एल्यूमीनियम, स्टेनलेस स्टील।
प्लास्टिक-छिड़काव सतह।
पृथ्वी रिसाव संरक्षण उपकरण वैकल्पिक है।
सुरक्षा की डिग्री: IP66-IP67।
ATEX को चिह्नित करना: II 2 G Ex db B + H₂ T6 Gb
II 2 डी पूर्व टीबी (सी टी 80 ℃ डीबी आईपी 66)
IECEx को चिह्नित करना: Ex db B+H₂ T6 Gb
पूर्व टीबी (सी टी 80 ℃ डीबी आईपी 66)
UL1203 को चिह्नित करना: कक्षा I, डिवीजन 1, समूह C, D
कक्षा I, डिवीजन 2, समूह सी, डी
कक्षा II, डिवीजन 1, समूह ई, एफ, जी
कक्षा II, डिवीजन 2, समूह एफ, जी
कक्षा III
मानक: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31
रेटेड वोल्टेज: 380/400 वी एसी, 50/60 हर्ट्ज
रेटेड वर्तमान: 10A
परिवेश का तापमान: टैम्ब के लिए T6/T80 ℃: -60 ℃ से + 50 ℃;
T5/T95 ℃ टैम्ब के लिए: -60 ℃ से + 60 ℃
केबल प्रविष्टि: मानक M□× 1.5 प्लग (चयन तालिका देखें)
प्रवेश दिशा: नीचे (अंदर और बाहर)
केबल एंट्री डिवाइस: वैकल्पिक
फ्लेमप्रूफ जॉइंट का प्रकार: बेलनाकार जोड़, पिरोया हुआ जोड़, समतल जोड़।
अंतर्निर्मित घटक: लघु सर्किट ब्रेकर (एमसीबी) या मोल्डेड केस सर्किट ब्रेकर (एमसीसीबी)
एसी संपर्ककर्ता, थर्मल अधिभार रिले, संकेतक, बटन
| सीधी शुरुआत | |||||
| नमूना | नियंत्रण मोटर शक्ति (किलोवाट) | सर्किट ब्रेकर का रेटेड वर्तमान (ए) | थर्मलर ईले (ए) की वर्तमान सेटिंग की समायोज्य रेंज | संपर्ककर्ता का रेटेड वर्तमान (ए) | केबल प्रविष्टि आकार |
| EX-PD61 QD-4/16/7~10 | 4 | 16 | 7~10,ले=8.5 | 9 | 2*M25*1.5 |
| EX-PD61 QD-5.5/20/9~13 | 5.5 | 20 | 9~13,ले=11 | 12 | 2*M25*1.5 |
| EX-PD61 DQ-7.5/25/12~18 | 7.5 | 25 | 12~18,ले=16 | 18 | 2*M32*1.5 |
| EX-PD61 QD-11/32/16~24 | 1 1 | 32 | 16~24,ले=23 | 25 | 2*M32*1.5 |
| EX-PD61 QD-15/40/23~32 | 15 | 40 | 23~32,ले=30 | 32 | 2*M32*1.5 |
| EX-PD61 QD-18.5/50/30~38 | 18.5 | 50 | 30~38,ले=36 | 40 | 2*M40*1.5 |
| EX-PD61 QD-22/63/37~50 | 22 | 63 | 37~50,ले=46 | 50 | 2*M40*1.5 |
| फॉरवर्ड और रिवर्स स्टार्ट | |||||
| नमूना | नियंत्रण मोटर शक्ति (किलोवाट) | सर्किट ब्रेकर का रेटेड वर्तमान (ए) | थर्मलर ईले (ए) की वर्तमान सेटिंग की समायोज्य रेंज | संपर्ककर्ता का रेटेड वर्तमान (ए) | केबल प्रविष्टि आकार |
| EX-PD61 QD-4/16/7~10 N | 4 | 16 | 7~10,ले=8.5 | 9 | 2*M25*1.5 |
| EX-PD61 QD-5.5/20/9~13 N | 5.5 | 20 | 9~13,ले=11 | 12 | 2*M25*1.5 |
| EX-PD61 DQ-7.5/25/12~18 N | 7.5 | 25 | 12~18,ले=16 | 18 | 2*M32*1.5 |
| EX-PD61 QD-11/32/16~24 N | 1 1 | 32 | 16~24,ले=23 | 25 | 2*M32*1.5 |
| EX-PD61 QD-15/40/23~32 N | 15 | 40 | 23~32,ले=30 | 32 | 2*M32*1.5 |
| EX-PD61 QD-18.5/50/30~38 N | 18.5 | 50 | 30~38,ले=36 | 40 | 2*M40*1.5 |
| EX-PD61 QD-22/63/37~50 N | 22 | 63 | 37~50,ले=46 | 50 | 2*M40*1.5 |
Q1.आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
ए: डीएचएल, यूपीएस, फेडेक्स या टीएनटी द्वारा जहाज।इसे आने में 3-5 दिन लगते हैं।एयरलाइन और समुद्री शिपिंग भी वैकल्पिक।
Q2।क्या मेरे पास एलईडी लाइट के लिए नमूना आदेश हो सकता है?
ए: हां, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।मिश्रित नमूने स्वीकार्य हैं
व्यक्ति से संपर्क करें: Anne
दूरभाष: 15986671240
