उत्पाद विवरण:
|
| सामग्री: | ABS सामग्री या स्टेनलेस स्टील | IP रेटिंग: | आईपी65 |
|---|---|---|---|
| आवेदन पत्र: | आउटडोर / इंडोर इलेक्ट्रॉनिक उपकरण | गारंटी: | ५ साल |
| वर्किंग लाइफटाइम (घंटा): | 50000,100000 | टाइप: | जंक्शन बॉक्स |
| हाई लाइट: | ABS पूर्व प्रूफ बॉक्स,IP65 पूर्व प्रूफ बॉक्स,ATEX विस्फोट प्रूफ j बॉक्स |
||

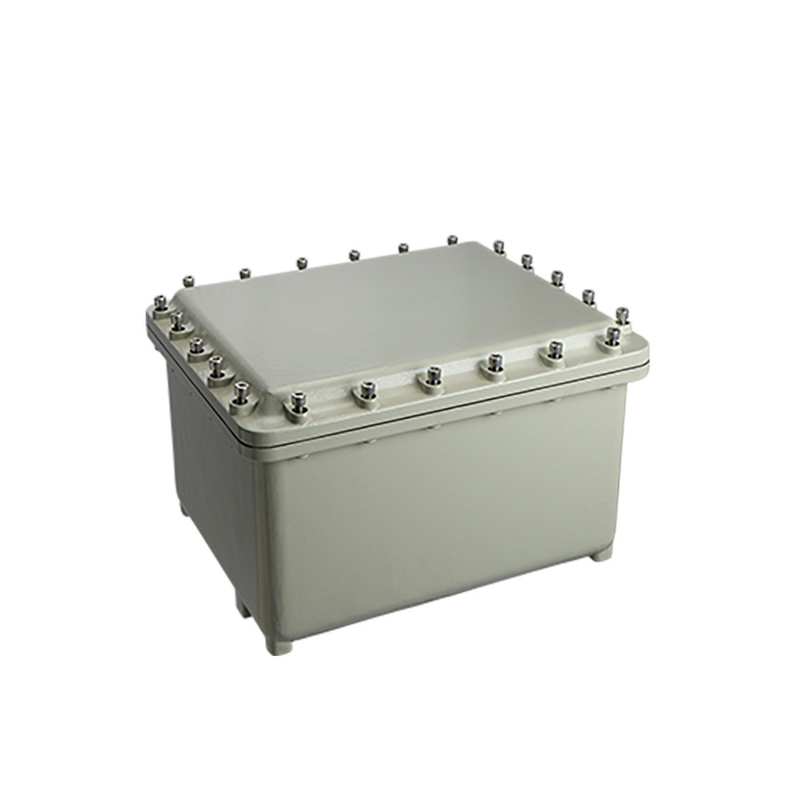

स्वनिर्धारित जंक्शन बॉक्स स्पेशल जंक्शन बॉक्स धमाका प्रूफ EJB सीरीज जंक्शन बॉक्स-19
ATEX और IECEx खतरनाक क्षेत्रों में उपयोग के लिए प्रमाणित हैं।
शरीर और आवरण समुद्री ग्रेड तांबे मुक्त एल्यूमीनियम और हल्के मिश्र धातु से बने होते हैं।
आंतरिक बढ़ते प्लेट गर्म डुबकी गैल्वेनाइज्ड स्टील या स्टेनलेस स्टील से बने होते हैं।
स्टेनलेस स्टील लौ-सबूत शिकंजा कस।
स्टेनलेस स्टील लंबी तरफ टिका है।
भूतल इलेक्ट्रोस्टैटिक पाउडर छिड़काव उपचार।
कवर पर सिलिकॉन रबर गैसकेट
ज़ोन 1 और 2 संभावित विस्फोटक गैस और ज़ोन 21 और 22 धूल वातावरण में सुरक्षित उपयोग के लिए।
ATEX को चिह्नित करना
II 2G Ex db IIB Gb
II 2D Ex tb IIIC Db
IECEx को चिह्नित करना
पूर्व डीबी आईआईबी जीबी
पूर्व टीबी आईआईआईसी डीबी
उल मानक
कक्षा I, डिवीजन 1, समूह सी, डी
कक्षा I, डिवीजन 2, समूह सी, डी
कक्षा II, डिवीजन 1, समूह ई, एफ, जी
कक्षा II, डिवीजन 2, समूह एफ, जी
कक्षा III
एन आईईसी 60079-0, एन आईईसी 60079-1, एन आईईसी 60079-31
परिवेश का तापमान
-60 ℃ से + 60 ℃
ईजेबी-ए;EJB: धमाका प्रूफ जंक्शन बॉक्स;ए: आकार कोड,
तालिका एक
| संलग्नक प्रकार | आयाम कोड (मिमी) | |||||||
| ए | बी | सी | डी | इ | एफ | जी | एच | |
| ईजेबी-I | 350 | 300 | 200 | 164 | 290 | 240 | 220 | 270 |
| ईजेबी-II | 450 | 350 | 210 | 159 | 378 | 278 | 255 | 355 |
| ईजेबी-III | 560 | 450 | 280 | 223 | 488 | 378 | 360 | 470 |
नोट: ब्रैकेट में आयाम केवल संदर्भ के लिए है
नोट: चित्र में प्लेन A, B, C और D इनलेट की दिशा को दर्शाते हैं।एक ही विनिर्देश के थ्रेड्स के लिए अधिकतम स्वीकार्य उद्घाटन संख्या।इंट्रोडक्शन डिवाइस ढीलेपन को रोकने के लिए रबर गैसकेट से लैस है।
तालिका 2 (सी और डी विमान)
| संलग्नक प्रकार | ड्रिलिंग क्षेत्र एलबी (मिमी) | आकार के लिए qunatity अनुमत प्रविष्टियाँ | ||||||
| ½एनपीटी एम20 | एनपीटी M25 | 1 एनपीटी एम32 | 1¼एनपीटी एम40 | 1½एनपीटी एम50 | 2 एनपीटी एम 63 | 2½एनपीटी एम75 | ||
| ईजेबी-I | 240*110 | 15 | 10 | 8 | 6 | 3 | 2 | 2 |
| ईजेबी-II | 320*110 | 21 | 12 | 1 1 | 10 | 4 | 3 | 3 |
| ईजेबी-III | 320*110 | 21 | 12 | 1 1 | 10 | 4 | 3 |
3 |
तालिका 3 (ए और बी विमान)
| संलग्नक प्रकार | ड्रिलिंग क्षेत्र एलबी (मिमी) | आकार के लिए qunatity अनुमत प्रविष्टियाँ | ||||||
| ½एनपीटी एम20 | एनपीटी M25 | 1 एनपीटी एम32 | 1¼एनपीटी एम40 | 1½एनपीटी एम50 | 2 एनपीटी एम 63 | 2½एनपीटी एम75 | ||
| ईजेबी-I | 180*110 | 12 | 7 | 6 | 6 | 2 | 2 | 1 |
| ईजेबी-II | 220*115 | 15 | 8 | 8 | 6 | 3 | 2 | 2 |
| ईजेबी-III | 320*160 | 28 | 18 | 17 | 14 | 8 | 3 | 2 |
तालिका 4
| प्रवेश आकार | प्रवेश की न्यूनतम दूरी मिमी (इंच) | ||||||
| एनपीटी मीट्रिक | ½एनपीटी एम20 | एनपीटी M25 | 1 एनपीटी एम32 | 1¼एनपीटी एम40 | 1½एनपीटी एम50 | 2 एनपीटी एम 63 | 2½एनपीटी एम75 |
| ½एनपीटी एम20*1.5 | 46 (1.81) | 49(1.93) | 52(2.05) | 59(2.32) | 61(2.40) | 76(2.99) | 86(3.39) |
| एनपीटी एम25*1.5 | 52(2.05) | 55(2.17) | 64(2.52) | 69(2.72) | 79(3.11) | 89(3.50) | |
| 1 एनपीटी एम32*1.5 | 58(2.28) | 65(2.56) | 72(2.83) | 82(3.23) | 92(3.62) | ||
| 1¼एनपीटी एम40*1.5 | 72(2.83) | 79(3.11) | 89(3.50) | 99(3.90) | |||
| 1½एनपीटी एम50*1.5 | 85(3.35) | 95(3.74) | 106(4.17) | ||||
| 2 एनपीटी एम 63 * 1.5 | 105(4.13) | 115(4.53) | |||||
| 2½एनपीटी एम75*1.5 | 126(4.96) | ||||||
तालिका 5
| नहीं। | एएनएसआई/एएसएमई बी1.20.1 | आईएसओ-965-1 और आईएसओ 965-3 |
| 1 | ½ एनपीटी | एम20 |
| 2 | ¾ एनपीटी | एम25 |
| 3 | 1 एनपीटी | एम 32 |
| 4 | 1¼ एनपीटी | एम40 |
| 5 | 1½ एनपीटी | M50 |
| 6 | 2 एनपीटी | एम 63 |
| 7 | 2½ एनपीटी | एम75 |
नोट: एनपीटी के एंगेजमेंट थ्रेड्स की न्यूनतम संख्या 5 है। थ्रेड शेप और फिट ग्रेड आईएसओ 965-1 और आईएसओ 965-3 में निर्दिष्ट मध्यवर्ती या सटीक टॉलरेंस ग्रेड का अनुपालन करेंगे।लगे हुए धागों की न्यूनतम संख्या 8 है।
तालिका 6
| संभव संलग्नक केबल प्रविष्टियों की अधिकतम संख्या की तालिका | ||||||
| ड्राइंग संख्या | ईजेबी-I | ईजेबी-II | ईजेबी-III | |||
| एनपीटी मीट्रिक | अब | सीडी | अब | सीडी | अब | सीडी |
| ½एनपीटी एम20*1.5 | 16 | 20 | 18 | 27 | 18 | 26 |
| एनपीटी एम25*1.5 | 9 | 12 | 12 | 18 | 15 | 21 |
| 1 एनपीटी एम32*1.5 | 9 | 12 | 1 1 | 15 | 14 | 18 |
| 1¼एनपीटी एम40*1.5 | 5 | 6 | 6 | 8 | 8 | 10 |
| 1½एनपीटी एम50*1.5 | 4 | 6 | 5 | 7 | 6 | 6 |
| 2 एनपीटी एम 63 * 1.5 | 2 | 3 | 3 | 4 | 3 | 4 |
| 2½एनपीटी एम75*1.5 | 1 | 2 | 2 | 2 | 2 | 3 |
नोट: वितरण बॉक्स का उद्घाटन आकार केबल ग्रंथि विनिर्देश है।केबल ग्रंथि विनिर्देशों का चयन केबल के बाहरी व्यास और उपयोग पर्यावरण की वास्तविक स्थितियों के अनुसार किया जाना चाहिए।
तालिका 7
| संलग्नक प्रकार | ड्रिलिंग क्षेत्र ईएफ (मिमी) | अधिकतम ऑपरेटरों की अनुमति |
| ईजेबी-I | 230*180 | 12 |
| ईजेबी-II | 310*210 | 20 |
| ईजेबी-III | 420*310 | 35 |
नोट: ओपनिंग डिस्टेंस रेफरेंस स्पेसिंग टेबल ऑफ ओपनिंग
टिप्पणी:
एक।खिड़की का आकार ग्राहक द्वारा चुने गए उपकरण द्वारा निर्धारित किया जाता है, खिड़की का सीमा तापमान -60 ℃ से + 180 ℃ है।
बी।खिड़कियों की निचली सीमा और थ्रेडेड होल के बीच की दूरी, ओपनिंग की स्पेसिंग टेबल को संदर्भित नहीं करती है।
सी।ज्वालारोधी जोड़ की चौड़ाई की पर्याप्त लंबाई और स्थापना की स्थिति आरक्षित की जाएगी।
कवर और ऑब्जर्वेशन विंडो के धमाका प्रूफ उपचार का पालन करना होगा
एन आईईसी 60079-1 2014 विस्फोटक वायुमंडल - भाग 1: लौ प्रूफ बाड़ों द्वारा उपकरण सुरक्षा "डी"।
तालिका 8
| संलग्नक प्रकार | ए (मिमी) | बी (मिमी) |
| ईजेबी-I | 25 | 10 |
| ईजेबी-II | 25 | 10 |
| ईजेबी-III | 25 | 10 |
तालिका 9
| टाइप | उपज शक्ति (एमपीए) | टोक़ लागू (एनएम) |
| M6X 16-6g | ≥450एमपीए | 18 |
| M8X 35-6g | 43 | |
| M10X 35-6g | 84 |
तालिका 10
| हीट टेबल (घटकों द्वारा छितरी हुई कुल गर्मी) | |||
| नमूना | अधिकतम विलुप्त शक्ति (डब्ल्यू) | ||
| T4/T130℃ | T5/T95℃ | T6/T80℃ | |
| ईजेबी-I | 350 | 200 | 130 |
| ईजेबी-II | 500 | 280 | 160 |
| ईजेबी-III | 652 | 350 | 200 |
तालिका 11
| टर्मिनल ब्लॉकों की संख्या की संगत तालिका | |||
| ड्राइंग संख्या | ईजेबी-I | ईजेबी-II | ईजेबी-III |
| 2.5 मिमी² | 72 पीसीएस | 100 पीसीएस | 140 पीसीएस |
| 4 मिमी² | 64 पीसीएस | 86 पीसीएस | 116 पीसीएस |
| 6 मिमी² | 50 पीसीएस | 66 पीसीएस | 90 पीसीएस |
| 10 मिमी² | 24 पीसीएस | 52 पीसीएस | 72 पीसीएस |
| 16 मिमी² | 20 पीसीएस | 25 पीसीएस | 60 पीसीएस |
| 35 मिमी² | 10 पीसीएस | 15 पीसीएस | 224 पीसीएस |
| 95 मिमी² | 5 पीसीएस | 10 पीसीएस | 18 पीस |
| 120 मिमी² | - | 5 पीसीएस | 5 पीसीएस |
| 185 मिमी² | - | - | 5 पीसीएस |
| 240 मिमी² | - | - | 5 पीसीएस |
| 300 मिमी² | - | - | 5 पी.सी.एस |
